重庆工程学院[南泉、双桥校区]-监控项目方案分享

学校是培育国家未来的栋梁的地方，其中安防尤为重要，今天小博就来分享一下天博做的重庆工程学院[南泉、双桥校区]-监控项目。

重庆工程学院是经教育部批准设立的一所以工学为主的全日制普通本科高校，是中央财政支持建设院校、全国物联网技术应用人才培养基地、全国动漫游戏产业人才培养基地、重庆市软件产业人才培养基地、重庆市创意产业人才培养基地，入选重庆市首批示范性众创空间。

2001年8月，重庆正大软件专修学院成立；2003年4月，更名为重庆正大软件职业技术学院；2014年5月，经教育部批准，升格为普通本科院校，更名为重庆工程学院。

截至2021年，学院设有南泉和双桥两个校区，校园占地810余亩，校舍建筑面积35余万平方米，图书馆藏书208万册（含电子图书93万册）；设有8个二级学院、24个本科专业；有教师930余人、全日制本专科在校学生15000余人。

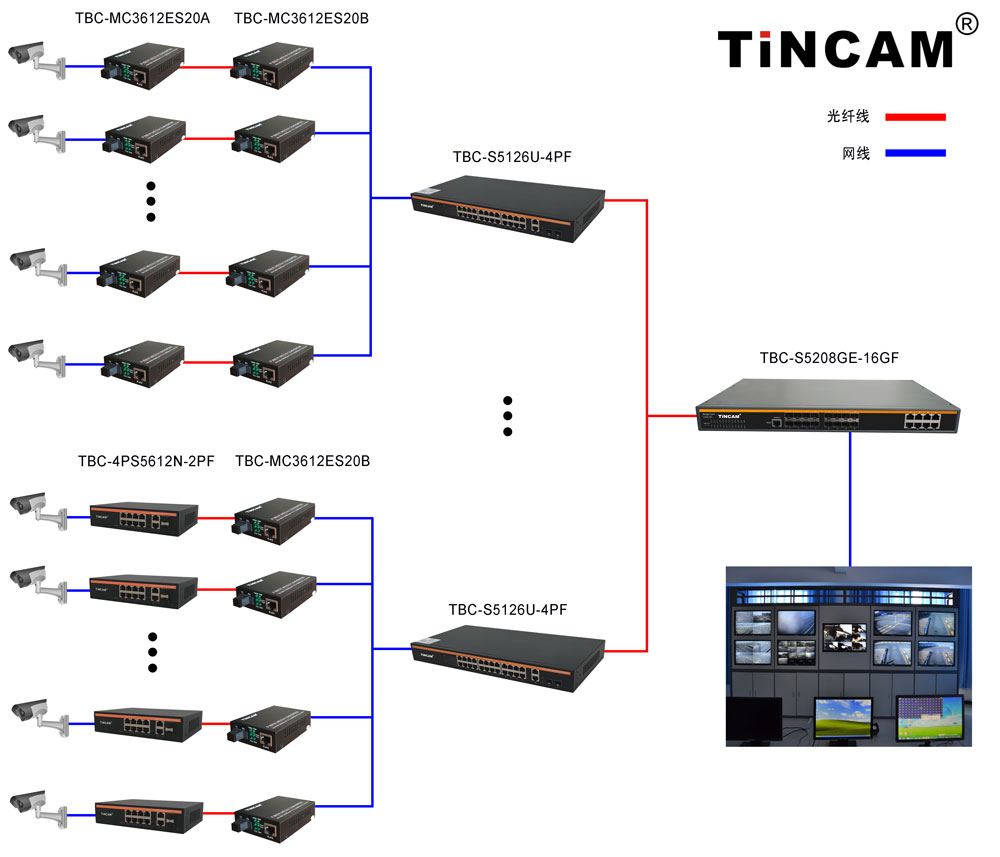

方案中，我们分别采用了天博的TBC-MC3612ES20A和采用高性能以太网交换主芯片和PSE供电芯片结合快速以太网传输数据信号及供电功能，并带有AI智能管理功能的智能以太网POE供电TBC-4PS5612N-2PF来接收终端IPC的数据，然后通过光纤线传输到TBC-MC3612ES20B，再然后采用低功耗、无风扇设计，为连接到局域网上的每一个终端用户提供性能稳定，高吞吐量、全线速的数据传输网络的TBC-S5126U-4PF进行汇聚，最后采用的是支持Port VLAN、Trunk、端口镜像、等智能配置的TBC-S5208GE-16GF进行数据管理。



项目产品结构

①光纤收发器

TBC-MC3612ES20AB系列 10/100/1000M自适应工业级光纤收发器通过100Base-TX或1000Base-TX到1000Base-FX之间的光电转换，可以将传统的100M以太网或1000M快速以太网通过快速以太网光纤链路扩展到110km的范围。能满足远距离、高速、高宽带的快速以太网工作组用户的需要。产品性能稳定可靠，符合以太网标准，并具有防雷击保护措施。产品适用于电信及各种宽带数据网要求高可靠性数据传输或组建IP数据传输专网的领域。是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。



产品特点

1、支持全双工或半双工网络通信，并带有自动协商能力

2、支持VLAN超长数据包的传输

3、支持IEEE802.1Q协议的交换机产品匹配使用

5、模块化设计、即插即用，既可单机使用，也可用于14槽机架中

6、自动适应10Mbps,100Mbps和1000Mbps环境，便于网络的升级

7、RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

8、REMOTE PAUSE功能保证数据包传送的完整性

9、具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；

10、符合电磁干扰标准FCC Part15 Class A及CE Mark安规



②POE交换机

TBC-4PS5612N-2PF系列POE交换机在为基于IP的终端传输信号的同时提供电传输功能，POE供电就是通过以太网接口接线缆供电，这种方式仅凭借那根连接通信终端的网线就可完成为它们供电。本系列POE提供的是48V电压，AI智选供电传输距离长达100/250m。采用高性能以太网交换主芯片和PSE供电芯片结合快速以太网传输数据信号及供电功能，并带有AI智能管理功能的智能以太网POE供电，永不烧机;具有高背板及容量设计，拥有极速数据处理能力，高清网络数据流畅传输。精工钢合金机身静电烤漆,促进双流散热、性能稳定及无故障工作≥3万小时;优异的端口性能，安装简单。支持端口满载IEEE802 3af/at标准供电；POE线位数据：12+/36-，供电45+/78；管理型POE交换机支持SNMP协议、WEB等网络管理系统平台，操作简易配置交换机和POE相关参数功能，为视频监控及网络通信提供安全传输保障。



产品特点

1、支持全端口满载IEEE802. 3af/at标准

2、通过网线传输以太网数据同时提供供电功能;

3、能自动检测识别符合IEEE802. 3af/IEEE802. 3at标准的PD受电设备;

4、支持端口供电优先级，保证网络关点的持续供电;

5、具有短路保护作用，当电流过大或PD设备故障时，将停止供电，保护PD受电设备;

6、自带节能环保，支持自动待机模式和线缆长度等功能，即端口末连接时自动待机节省能源,线长度小于10米时，提供受电的传输动率;

7、支持SNMP协议、WEB管理，灵活配置交换机相关参数功能;

8、8个POE供电端口选择，2个上行电口与SFP光口级联应用;

③汇聚光纤交换机

TBC-S5126U-4PF以太网交换机是一款高性能网络交换机，每个端口均支持自适应功能，为宽带局域网提供一个经济、实用、高性价比共享器。采用低功耗、无风扇设计，为连接到局域网上的每一个终端用户提供性能稳定，高吞吐量、全线速的数据传输网络:每个端口采用存储转发模式，可以有效隔离广播风暴、减少误包和错包，避免网络拥塞和网络冲突，LED面板可以诊断各个端口和整个系统的运行状态，支持IPv4IGMPv1/2/v3和IPv6MLDv1/2侦测。可广泛适用于中小企业、小型办公室、网吧、酒店、学校、家庭等各种应用环境。



产品特点

1、IEEE802310BASE-T和IEEE8023u100BASE-TX网络标准

2、UTP/STP接口

3、支持端口自动翻转(AutoMDI/MDIX)

4、10M/100/1000M工作模式

5、支持IEEE8023x全双工10/100/1000M双速自适应

6、支持全双工/半双工流控和背压式半双工流控

7、动态LED指示灯提供简单的工作状态提示及故障排除

8、支持MAC地址自学习功能

9、内置、外置通用电源，标准机架、桌面式钢壳结构设计



③管理型交换机

TBC-S5208GE-16GF交换机提供8个10/100/1000M电口-16个千兆SFP独立光口-1个Console口，它是基于机器的IP地址通过WEB进行管理，无需专用的管理软件，，没专用的管理端口，任意端口都能进行管理，使操作非常方便。支持Port VLAN、支持Qos设置、支持端口带宽控制、优先级、端口安全、端口镜像、广播风暴控制等智能配置。该交换机整体性能优越，使用简单，价格适宜，为工作组用户及智能小区宽带接入提供理想的组网解决方案。



产品特点

1、符合IEEE 802.3、IEEE 802.3u、IEEE 802.3x标准；

2、支持EEE 802.3x流量控制功能；

3、提供端口安全控制、广播风暴控制、端口监控等；

4、支持Port VLAN、Trunk、端口镜像、等智能配置；

5、支持IEEE 802.1p优先级协议模式；

6、提供基于IP地址的管理；

7、内置高性能开关电源，保证交换机能稳定工作；

8、提供端口带宽控制功能
