福建省宁德市霞浦县高速收费站

传统的高速公路的重要监控部位和重点区域有车道、收费站、服务区、隧道大桥等，都是需要进行全天候24小时连续监视。其中收费站是管理的核心，对于入境车辆管理和工作人员管理发挥着重要作用。因此一个稳定安全的收费站监控系统是高速系统管理的核心部分，发挥着重要的作用。

建立高速公路收费站监控系统主要目的是为了杜绝工作人员徇私舞弊的现象,保证国家的财产安全。所以,必须进行合理的布点,过多既会增加工程投资,又会对日常活动带来负面的心理影响,过少则不能对公路收费站环境进行有效的监控,会出现死角。

本次方案分享的是天博做的一个高速收费站项目--福建省宁德市霞浦县高速收费站。

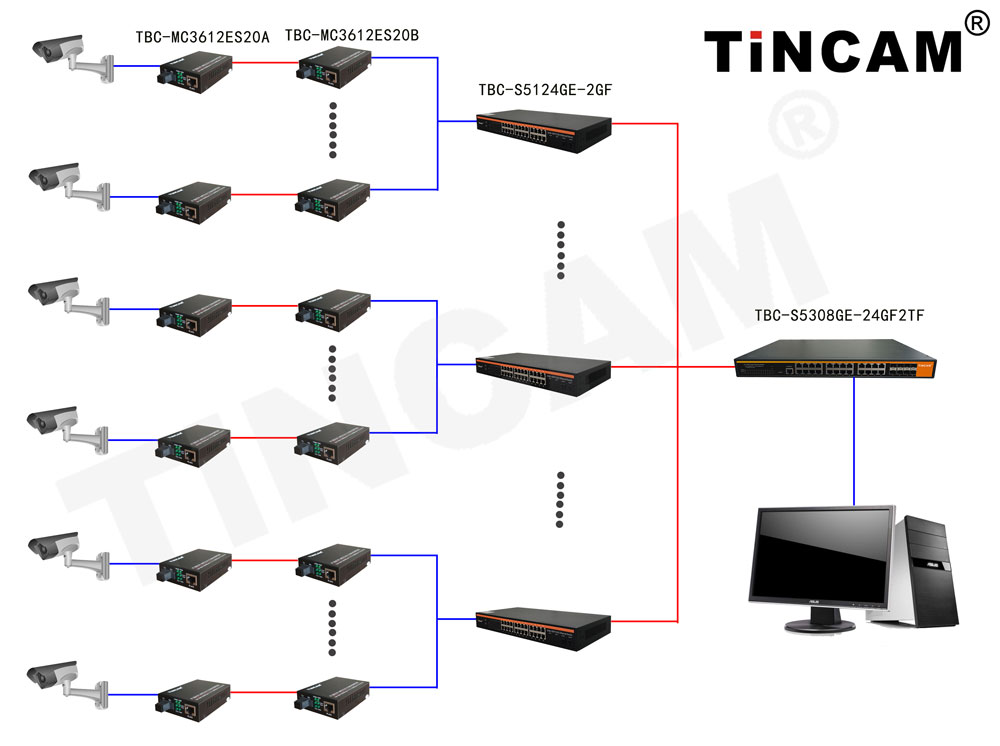

方案设计在距离收费站前100米，每条车道安装一台摄像机，主要目的是为了杜绝收费站工作人员对来往的货运车辆进行强行收费和监视车辆来往的情况。在收费站门口的岗亭10米处每条车道安装一台摄像机,主要目的是为了监视车辆有没有进入收费站监测及收费，并能够拍清车辆的车牌号。在收费站的每个收费窗口安全一台摄像机，主要监视整个收费窗口的情况。收费站正中间主要是为了监视整个收费站的情况收费站门口。摄像机的数据通过网线传输到具有防雷击保护措施的TBC-MC3612ES20A再通过光纤传输到TBC-MC3612ES20B,然后采用低功耗、无风扇设计，符合RoHS标准，满足绿色环保要求的TBC-S5124GE-2GF来进行汇聚，最后采用具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力的TBC-S5308GE-24GF2TF来进行过来。

项目产品结构

①光纤收发器

TBC-MC3612ES20AB系列 10/100/1000M自适应工业级光纤收发器通过100Base-TX或1000Base-TX到1000Base-FX之间的光电转换，可以将传统的100M以太网或1000M快速以太网通过快速以太网光纤链路扩展到110km的范围。能满足远距离、高速、高宽带的快速以太网工作组用户的需要。产品性能稳定可靠，符合以太网标准，并具有防雷击保护措施。产品适用于电信及各种宽带数据网要求高可靠性数据传输或组建IP数据传输专网的领域。是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。

产品特点

• 支持IEEE802.3u.10/100/1000BASE-T和1000BASE-FL协议

• 支持全双工或半双工网络通信，并带有自动协商能力

• 支持VLAN超长数据包的传输

• 支持IEEE802.1Q协议的交换机产品匹配使用

• 支持LINK LOSS链路远程预告警功能

• 模块化设计、即插即用，既可单机使用，也可用于14槽机架中

• 自动适应10Mbps,100Mbps和1000Mbps环境，便于网络的升级

• RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

• REMOTE PAUSE功能保证数据包传送的完整性

• 具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；

• 符合电磁干扰标准FCC Part15 Class A及CE Mark安规

②汇聚型交换机

TBC-S5124GE-2GF千兆24口以太网交换机是推出的基于新一代高性能，采用低功耗、无风扇设计，符合RoHS标准，满足绿色环保要求的二层中小型企业交换机。可广泛适用于中小企业、小型办公室、网吧、酒店、学校、家庭等各种应用环境。

产品特点

符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab标准

每个端口支持全双工流控及半双工背压流控

提供24个10/100/1000M+2个千兆SFP独立光口

所有端口支持半/全双工模式自动适应

采用存储-转发交换模式

支持MAC地址自学习

动态LED指示灯，显示设备工作状态并提供简单的故障排除

③管理型交换机

 TBC-S5308GE-24GF2TF系列24光8电汇聚型核心光纤交换机，该产品具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，最多支持4个万兆SFP+端口支，持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，可广泛应用在大型政府、企事业单位网络的汇聚层；或中小型网络的核心层。

产品特点

◆ 丰富的端口类型，灵活的端口扩展

该产品支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。同时还提供24个千兆光口或电口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。

◆ 强大的处理能力

基于 VCore-III MIPS-based CPU强大、稳定的处理能力；

提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps；

保证主干网络的大流量数据无阻塞转发。

◆ 完善的安全控制策略

支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。

◆ 完备的可靠性保护机制

通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；

采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。

◆ 便捷的管理维护

通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

   支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；

支持命令行配置（CLI）、通过Telnet、Console口进行管理，适合专业的网络管理人员；

支持SSH2.0等加密方式，使得管理更加安全；

支持PDP、LLDP协议，使网络管理更为简单；

支持NTP时钟协议，可自动同步网络时间；

支持端口短接恢复出厂设置，使维护更加简单,创新的360式网络诊断。
