沈阳机场监控方案

机场是航空客运、航空货运、邮政、快件等航空业务的中心，其地理位置重要、规模大、设备齐全、运输生产繁忙，而国际机场不但是对外开放的门户和对外交往的窗口，而且是中国民用航空网络的辐射点甚至辐射中心。大型航空枢纽机场更像 一 座 “ 城市 ”， 地 域 大 、飞 行区大、候机楼大、客货流量大、飞机起降量大，如果单靠人工来进行安全管理，必然需要大量的人工和资金投入，对突发事件只能被动处理，处理效率低。

随着我国经济的高速发展，人们的生活水平不断提高，越来越多的人们选择飞机作为出行的首选交通工具，使得航空运输业得到了迅猛发展，同时，这也对机场的安全管理就提出了更高的要求。为保障乘客的安全，各大机场不断加大对安防监控系统的建设投资力度，各种高科技的安防产品和技术也不断应用到机场的安防监控系统中。

今天我们来分享天博参与的一个机场监控安防案例-沈阳桃仙国际机场。

沈阳桃仙国际机场位于中国辽宁省沈阳市南郊的桃仙街道，距沈阳市中心20公里。为4E级民用国际机场 ，是中国一级干线机场，中国八大区域性枢纽机场之一，东北地区航空运输枢纽。

机场安全防范需要在满足防护对象的安全需求的情况下，达到预防、发现以及延缓安全威胁的目的;在安全威胁发生时做出最有效的应急响应，实现最小的人员伤亡和财产损失，并以最快的速度恢复秩序。做到对安全隐患的提前预警，变被动监控为主动监控，降低管理成本，提高系统的准确性和及时性，实现视频监控技术的革新。

机场安防系统一般包括：无线视频监控系统、出入口控制系统、周界防范系统以及火灾报警、紧急逃生系统等。无线视频监控系统作为机场安全防范系统的基础系统，在机场安全系统内占据极其重要的位置，机场的监视摄像点大多安装在候机厅、安检通道、登记口、电梯、周界、停机坪和建筑物顶层。无线视频监控系统主要是可以直接对现场的情况进行监视，机场的客货流动量大，飞机起降量大，空防安全和地面安全、内部安全和周界安全等一体化安全都对全实时、零延时的视频和控制提出了更加严格的要求。

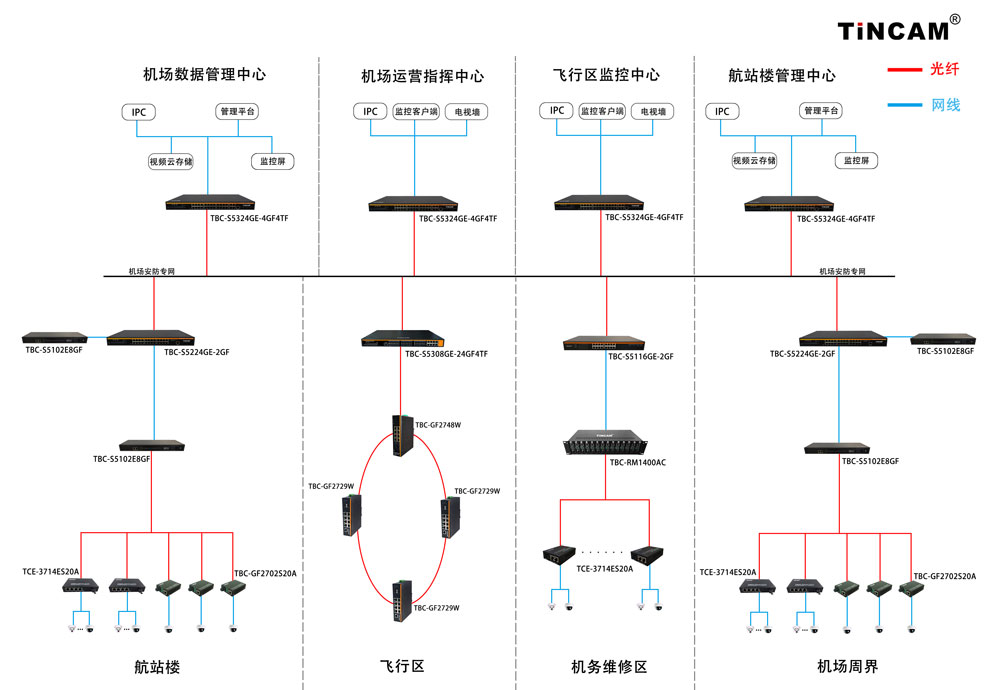

我们今天就讲一下监控传输部分，沈阳桃仙国际机场监控大致分为以下四部分：航站楼、飞行区、机务维修区、机场周界。

航站楼

航站楼主要监控对象是进出港的旅客及所带的行李，监控的区域包括站坪、旅客航站楼;目的是保障旅客及行李的安全。这里需要360°无死角监控，这一区域的IPC我们采用天博TCE-3714ES20A和TBC-GF2702S20A来给接收IPC数据，然后通过光纤传输到采用美国最新IC，性能稳定，质量优良，使用简单方便，具有较高的性价比的TBC-MC3782E，再然后所有的TBC-MC3782E通过网线汇聚到TBC-S5224GE-2GF最后通过光纤到机场安防专网。

飞行区

飞行区主要监控的对象是飞机等候及起降期间的周围的环境，监控的区域包括停机坪、飞机跑道、周界及出入口、塔台，目的是保障飞机平安的进出港 。飞行区的场地相对比较大，而且在室外，我们采用的是采用无风扇低功耗设计，卡轨式波纹型材机壳，IP40防护等级，双电源冗余输入，符合工业四级设计，宽温的工作温度范围、端口防浪涌设计尤其适用于大流量实时的室外环境的TBC-GF2729W和 TBC-GF2748W 来进行环网，然后通过光纤汇聚TBC-S5308GE-24GF4TF最后也是通过光纤传输到机场安防专网。

       机务维修区

机务维修区主要监控的对象是进出维修区的货物及人员，主要监控的区域是维修厂、维修机库、维修机坪、储油库等。目的是保障维修操作的规范性，及重要物品的防盗。此处我们采用的是天博TCE-3714ES20A来给接收IPC数据，然后通过光纤传输到TBC-GF2702S20A（TBC-GF2702S20A采用标准2U19英寸的TBC-RM1400AC来集中供电），然后采用 TBC-S5116GE-2GF进行汇聚，最后通过光纤到机场安防专网。

机场周边附属区域

机场周边附属区域主要监控的对象是来往的行人及车辆，监控的区域包括机场货运区、机场停车场、机场酒店、机场附近娱乐设施，目的是保障附近区域的平安稳定，为旅客提供方便、安全的环境。我们采用天博TCE-3714ES20A和TBC-GF2702S20A来给接收IPC数据，然后通过光纤传输到采用美国最新IC，性能稳定，质量优良，使用简单方便，具有较高的性价比的TBC-MC3782E，再然后所有的TBC-MC3782E通过网线汇聚到TBC-S5224GE-2GF最后通过光纤到机场安防专网。

机场数据管理中心、机场运营指挥中心、飞行去监控中心和航站楼管理中心可以采用TBC-S5324GE-4GF2TF通过光纤接收机场安防专网的数据。

项目产品结构

①TCE-3712ES20A/TCE-3714ES20A

它将网络的传输距离从铜线的100M的极限扩展到120KM。通过使用交换技术和存储转发技术来实现两种网络连接媒体之前的数据，极大的提高了光纤以太网的组建灵活性，并降低了网络的组建成本，支持双纤多模，双纤单模， 单模单纤等多种光纤传输。

产品特点

• 存储和转发能力，以支持速率适配和协议转换。

• 自适应连接 10M 和100M和1000M网络

• 所以网口支持全双工半双工自适应以及流量控制

• 自动检测和纠正在双绞线的每个端口不正确的极点

• 数据传输速率（线速）为14,880 帧/秒(10M)

• 数据传输速率（线速）为14,8800 帧/秒(100M)

• 传输速率（线速）为14,88000 帧/秒(1000M)

• 额度功率 ≤ 5W

• 支持12K 有效的MAC 地址表。MAC 支持MAC地址自动学习和老化

• 8 MB 分组缓冲

②14槽机架

TBC-RM1400AC系列14槽光纤收发器机架是一款标准2U19英寸，集中供电的光纤收发器系统。机架配有主备电源；可以插入百兆、千兆各系列的光纤收发器模块和单多模转换器模块和一光两电，并支持热插拔。光纤收发器机架采用通讯隔离技术把系统电源与收发模块完全独立分开，保证了整个系统的可靠性。

产品特点

• 主、备电源的配置保证系统不间断工作

• AC220V和DC-48V两种供电方式，使系统适用于多种工作环境

• 采用模块化电源，维护方便，屏蔽效果好

• 支持多种模块同时工作，极大地提高了系统的应用性

• 每个模块均支持热插拔功能

• 适用于电信 有线电视以太网光纤数据集中网络管理

• 要求高性能保障的网络安全系统

• 机箱结构采用2U标准设计，可以方便地安装在机房机架上，双风扇抽风，散热性能良好

• 符合电磁干扰标准FCC Part15 Class A及CE Mark安规

③TBC-MC3782E

 TBC-MC3782E系列八光二电(百万高清网络光端机)以太网光纤交换机8个1000M标准SFP插座和2个或1个可选的10/100/1000M自适应RJ45接口，不选用固定RJ45电口，则本交换机就是全SFP的8个全千兆光交换机。用户可根据需要选用不同的SFP模块，例如多/单模、单/双纤、单模550m～120Km等。可实现1000M以太网的光、电信号之间的无缝连接。比固定光模块的千兆交换机更能满足不同用户的不同需要。交换芯片采用美国最新IC，性能稳定，质量优良，使用简单方便，具有较高的性价比。适用于小型光纤以太网和有特别需要的光纤以太网络中。

产品特点

◆8个SFP插口和2个 RJ45 电口（可选）

◆光接口支持多模双纤、单模双纤、单模单纤三种光纤

◆RJ45电口能自适应10/100/1000M、全/半双工模式

◆RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

◆SFP口支持1000M全双工模式

◆支持流量控制，能防止广播风暴

◆支持最大1632 bytes的长信息包

◆功耗小（10W），发热少，稳定性好

◆光口支持电模块，支持热插拔

④TBC-S5224GE-2GF

TBC-S5224GE-2GF这一款交换机是本公司推出的一款全千兆管理型交换机该机型采用业界少有的独立光口设计，突破传统的复用口局限；可靠的交换引擎、宽频的电信级电源设计、快速高效的环路保护功能，为您的网络稳定运行保驾护航；国际“EEE”环保节能标准设计，切实为用户省电省钱。该系列产品在安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案，是理想的办公网、业务网和驻地网的汇聚、接入交换机以及中小企业、分支机构的核心交换机。

产品特点

Ø 独立光口设计，适应远距离传输

24个千兆电口+2个千兆光口，独立光口设计，突破传统的复用口局限，适合远距离传输；

Ø EEE节能设计，降低运营费用

遵循EEE节能标准，能够根据端口的实际流量自动调整能源消耗，可以迅速在全速运行和低功率闲置模式之间转换，为用户节省30%的功耗。

Ø 网口3μm镀金，减少网络卡顿

所有交换机网口均采用3μm镀金工艺，耐磨、抗氧化、易导电，减少网络卡顿，提高用户体验。

Ø 专为企业定制的实用技术

支持DHCP snooping，防止私设二级路由造成的网络故障。

Ø 快速高效的环路保护

通过独创的实时监测、迅速报警、精准定位、智能阻塞、自动恢复，防止内网因环路引起的广播风暴故障。

⑤TBC-S5116GE-2GF

 TBC-S5116GE-2GF系列交换机是天博推出的基于新一代高性能，采用低功耗、无风扇设计，符合RoHS标准，满足绿色环保要求的二层中小型企业交换机。可广泛适用于中小企业、小型办公室、网吧、酒店、学校、家庭等各种应用环境。

产品特点

交换容量：3.2Gbps，包转发率：2.4Mpps，MAC地址表：4K

提供16个10/100 /1000Base-Tx 电接口，2个10/100 /1000Base-Tx 光接口；

安全特性：支持接入用户MAC地址数量限制及基于端口的MAC地址绑定、过滤；

支持端口广播/多播报文抑制；支持802.1X认证；支持CPU防DoS攻击技术；

支持基于TCP/UDP端口的自定义报文过滤

VLAN：支持IEEE 802.1Q VLAN，VLAN ID：1-4094；支持管理VLAN

    QOS：支持基于端口nakuai、802.1p、ToS、自定义TCP/UDP端口的高级队列调度；

支持FIFS、SP、WRR等队列调度算法

可靠性：支持静态链路汇聚；支持环路检测；支持STP/RSTP

组播：支持IGMP Snooping

网管：可支持Web管理；支持配置文件的上传和下载

⑥TBC-GF2729W/TBC-GF27816W

天博系列网管型工业级以太网交换机，采用无风扇低功耗设计，卡轨式波纹型材机壳，IP40防护等级，双电源冗余输入，符合工业四级设计，宽温的工作温度范围、端口防浪涌设计尤其适用于大流量实时的室外环境，可广泛应用于工业自动化控制、道路、校园、小区、轨道交通、电力监控等场合。

产品特点

●数据控制：支持802.3X全双工流控，支持网络风暴抑制

●冗余网络：支持STP/RSTP/MSTP，支持ERPS（自愈时间<20ms）

●组播管理：支持IGMP Snooping V1/V2/V3

●VLAN：支持IEEE 802.1Q  VLAN，有效隔离广播域

●链路聚合：支持链路静态/动态聚合,提供完善的带宽利用率

●QOS：支持COS\DSCP，4个队列，支持WRR\SP调度模式

●安全管理：支持ACL访问控制列表，支持802.1X，支持用户分级管理

●管理功能：支持WEB、SNMP管理方式

●监控维护：支持端口镜像，接口状态监控，日志管理

●告警功能：支持电源，端口，异常状态继电器输出IP40防护等级
