光纤收发器这些组网方式你不得不知

监控网线超过100米怎么解决？300米以上怎么办？收发器它们是如何在应用中组网？光纤收发器在解决远距离传输的是比较好的方案，稳定性与成本相比较其它的方式都有独特优势 。在组网中的应用是非常广泛的。

①一对一传输方式

这是光纤收发器比较常见的应用方式，传统的一对一的方式，即前端1光1电，后端1光1电，或者前端1光2/4/8电口，后端1光1电的连接方式。应用在中小型的远距离网络中比较多，比较明显的就是只有一对光纤收发器。

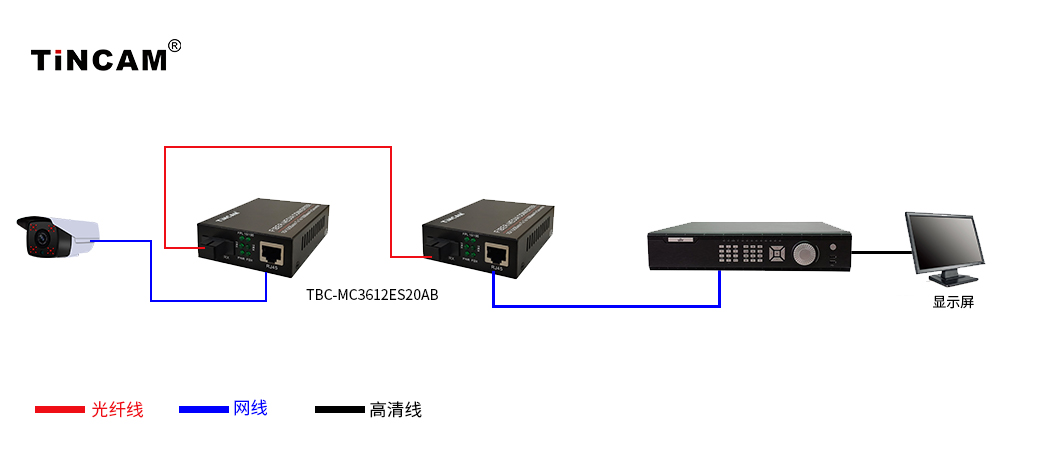

例如下面天博的收发器例子：

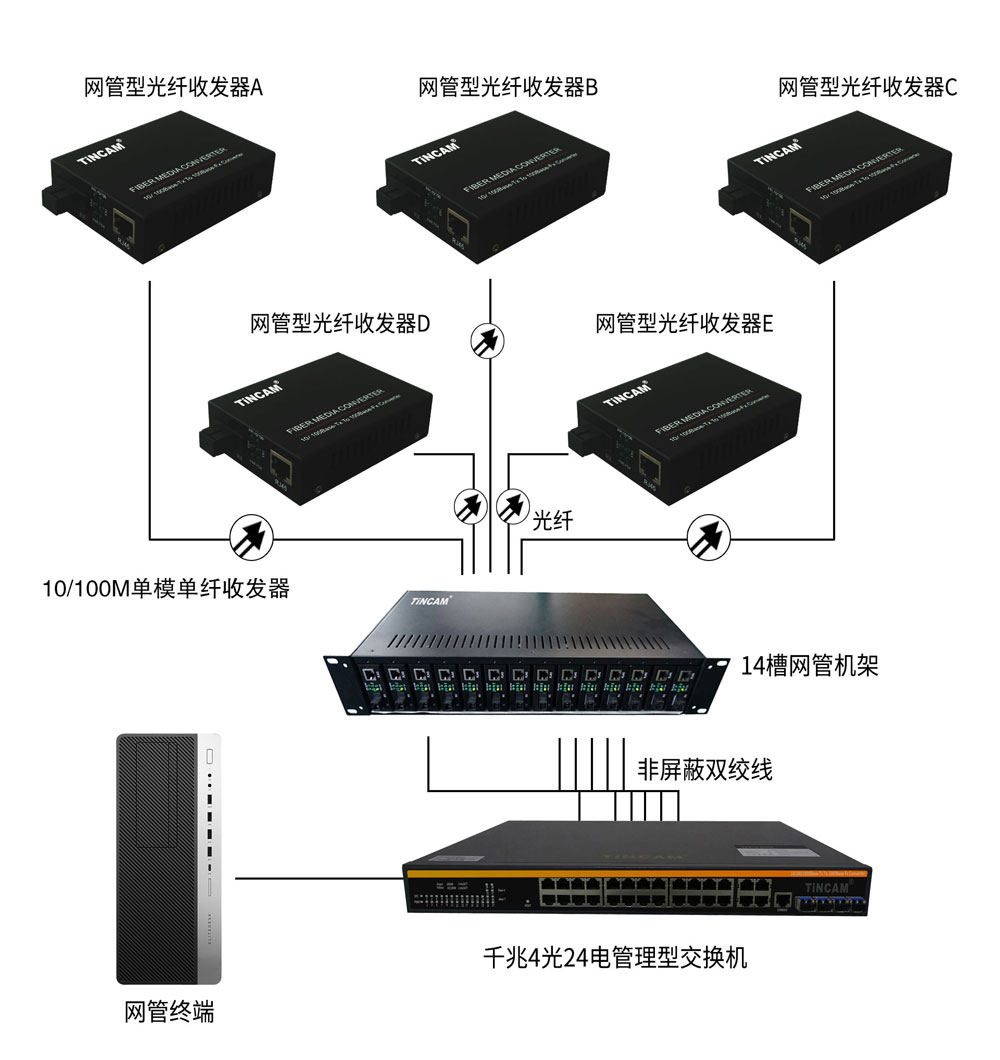

②光纤收发器集中供电机架的应用

随着光纤收发器在网络监控光纤传输层的大量应用，机房端集中供电机架的应用也越来越普遍，免去了电源布线的烦恼，节省人力，也保持了机房端整体布局的美观。

机架式光纤收发器是一种机架结构形式的光纤收发器，其电源实现双自动备份不间断地工作，机架可同时插入多个光纤收发模块，每个光收发模块可以不同类型，每个模块可以相互独立地在机架上插拔工作，也可以相互合作工作，为自身提供网络诊断，机架每个槽都支持热插拔功能。

③级联型光纤收发器（光纤交换机）的应用

目前主要应用的几种产品有2光2电、2光3电、2光4电、2光8电等。

在实际的工程布线过程中，有些区域光纤敷设比较困难，就可以考虑2光多电型光纤收发器，在一芯光纤上串联多个光纤交换机，每个光纤交换机上又可以连接多个网络交换机。

当然这种链接方式缺点也比较明显，中间链层一旦出现故障，直接影响到下面的链层收发器的使用，在实际的光纤布线方案设计中，可以在一些光纤资源匮乏或者光纤铺设比较困难的区域，采用此种级联型链接方案。比如，高速公路，项目改造等项目。

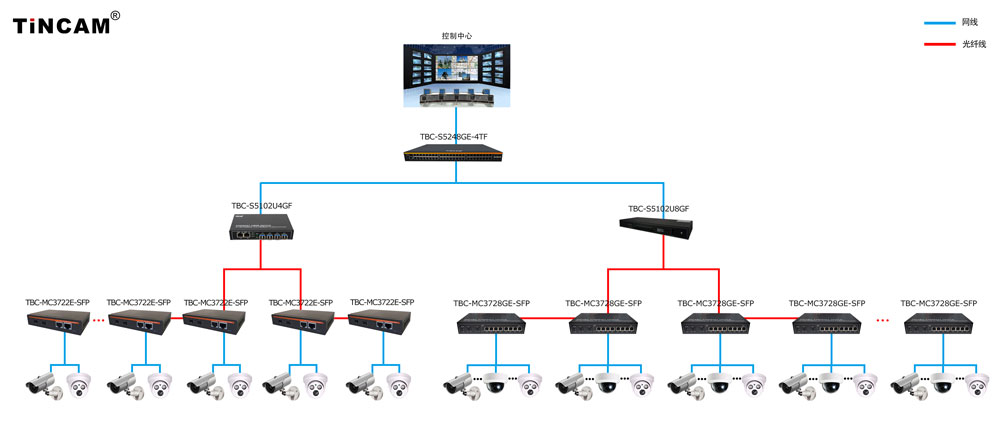

它的应用如下：

④汇聚型光纤收发器（光纤交换机）的应用

常见的有4光2电、8光1/2电、10光1电、16光8电等产品。

汇聚型光纤收发器在一些小型网络监控项目中应用比较普遍，为多对一的链接方式，其实也叫光纤汇聚交换机。

机房端的4光2电、8光1/2电、10光1或者16光8电光纤交换机，直接取代了多台1光1电光纤收发器，通过光纤交换机的千兆网口直接连接到NVR，减少了机房端一台网络交换机的应用。

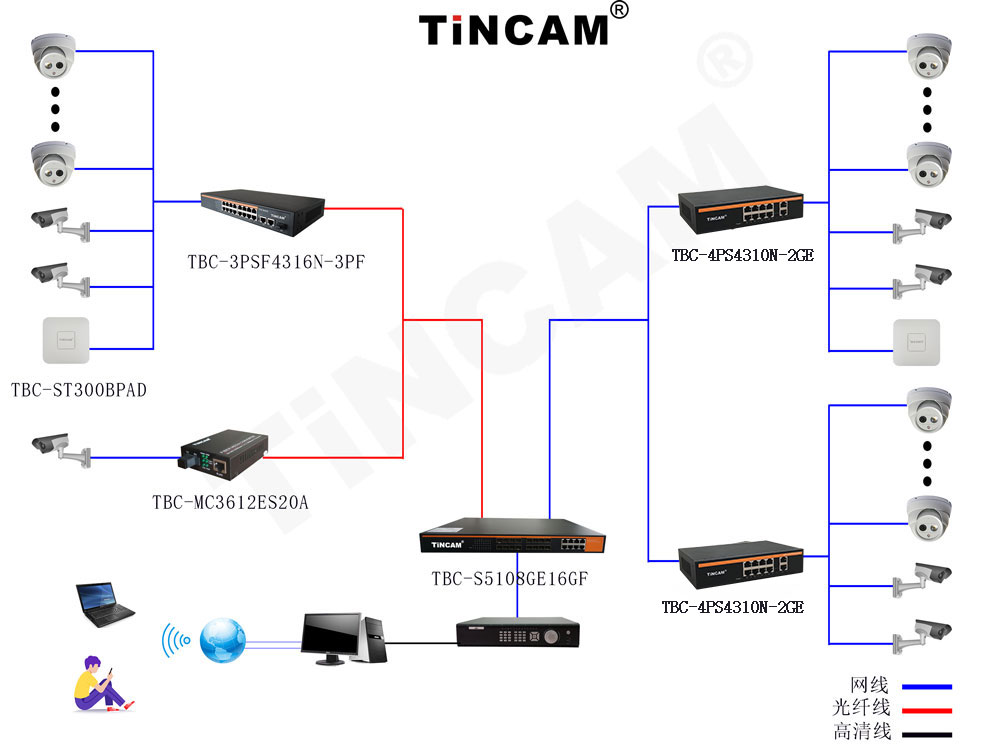

它的应用如下：

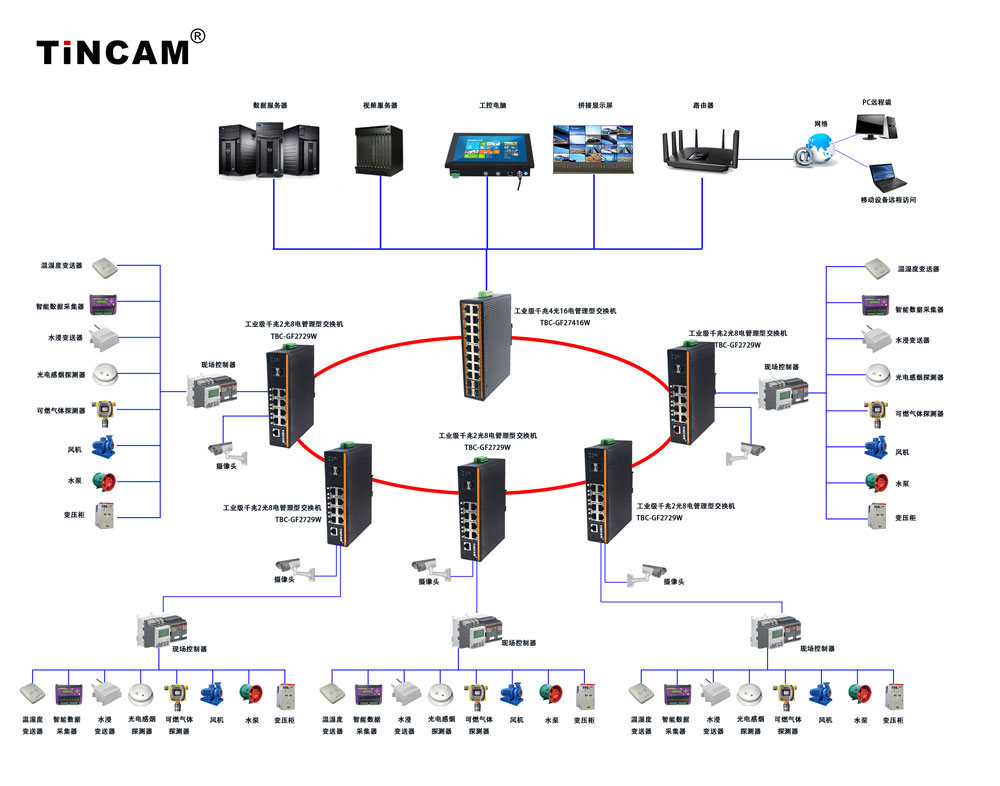

五、环网型光纤收发器的应用

目前市场上环网型产品应用的相对较少，产品生产成本也比较高，目前主要应用在一些政府项目和一些特殊的行业中。

不同的环境与网络中，光纤收发器的应用也不同，以上五种组网方式在实际项目中都有应用。
