中医养生馆监控传输方案

随着生活水平的提高，人们的支付能力增强，日常的吃穿住用行已经基本得到了解决，在追求发展的同时，对健康也越来越关注了。其次是社会节奏加快，人们的压力也随之增大，各种应酬、熬夜等不良工作生活习惯造成身体的透支，导致出现亚健康的人越来越多。现在我们可能工作、生活压力大偶尔会约三两朋友一起去放松一下，去湖吃海吃一顿或者去KTV把心中的压抑抒发出来再或者去做一个SPA、按摩让自己的身体放松一下。

应需求与高利润的影响下，现在的中医养生馆是一个非常热门的项目，几乎每一个城市都有大大小小的养生馆，比如中医推拿、拔罐、艾灸等。它们或是宣传中医养生理念，或是推出中医养生项目，有或者是转型为中医养生馆，亦或者是新开的中医养生馆。涉及的行业有足疗按摩行业，中医保健行业，美容护理行业，保健品行业以及中医药行业等。范围之广，行业之多是前所未见的。

不管什么行业，监控都是不可缺少的部分，中医养生馆也不例外，中医养生馆甚至比一般行业更需要监控系统，毕竟出入的人员鱼龙混杂，为了顾客以及馆里面的员工的人身财产安全，拥有一套完整好的监控系统是非常重要的。

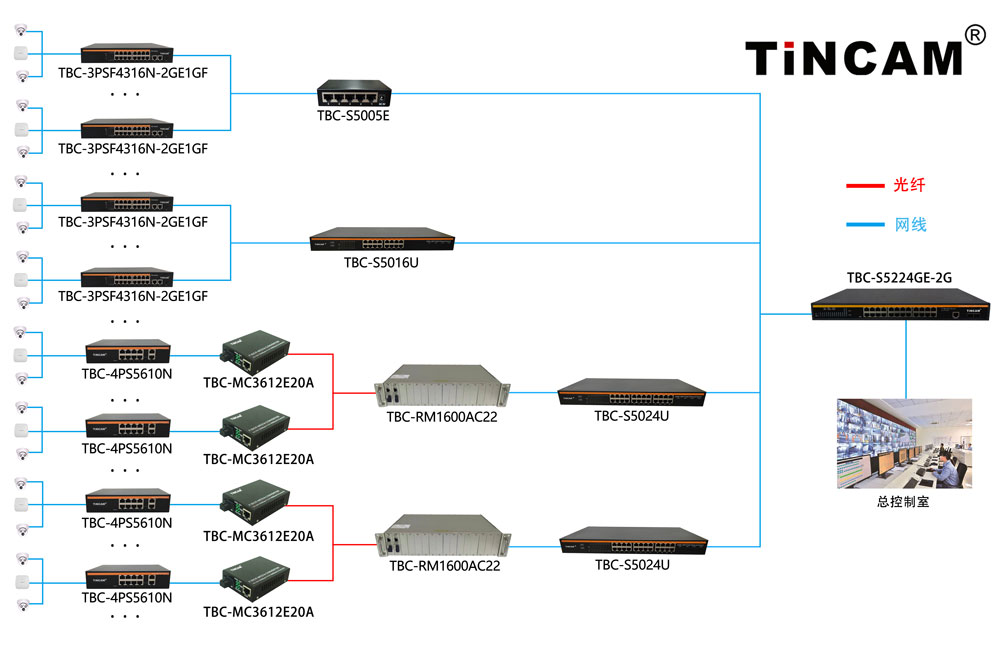

中医养生馆监控安防传输系统，我们采用的是采用最新高速以太网交换芯片，超高背板带宽设计，拥有极速数据处理能力，提高流畅的数据传输性能的TBC-3PSF4316N-2GE1GF和TBC-4PS5610N给前端的IPC和WIFI无缝覆盖吸顶AP提供供电以及传输传输，然后通过天博TBC-S5005E和TBC-S5016U进行汇聚，POE交换机相隔又超过100m，且监控室有一定的距离的话，中间可以采用收发器连接，若是多台收发器，后端我们可以采用TBC-RM1600AC22 16槽机架来给收发器集中供电，然后采用TBC-S5024U进行汇聚，最后监控室我们采用的是TBC-S5224GE-2GF来进行管理。

项目产品结构

①POE交换机

POE交换机在为基于IP的终端传输信号的同时提供电传输功能，POE供电就是通过以太网接口接线缆供电，这种方式仅凭借那根连接通信终端的网线就可完成为它们供电。本系列POE提供的是48V电压，AI智选供电传输距离长达100/250m。采用高性能以太网交换主芯片和PSE供电芯片结合快速以太网传输数据信号及供电功能，并带有AI智能管理功能的智能以太网POE供电，永不烧机;具有高背板及容量设计，拥有极速数据处理能力，高清网络数据流畅传输。精工钢合金机身静电烤漆,促进双流散热、性能稳定及无故障工作≥3万小时;优异的端口性能，安装简单。支持端口满载IEEE802 3af/at标准供电；POE线位数据：12+/36-，供电45+/78；管理型POE交换机支持SNMP协议、WEB等网络管理系统平台，操作简易配置交换机和POE相关参数功能，为视频监控及网络通信提供安全传输保障。

产品特点

• 支持全端口满载IEEE802. 3af/at标准

• 通过网线传输以太网数据同时提供供电功能;

• 能自动检测识别符合IEEE802. 3af/IEEE802. 3at标准的PD受电设备;

• 支持端口供电优先级，保证网络关点的持续供电;

• 具有短路保护作用，当电流过大或PD设备故障时，将停止供电，保护PD受电设备;

• 自带节能环保，支持自动待机模式和线缆长度等功能，即端口末连接时自动待机节省能源,线长度小于10米时，提供受电的传输动率;

• 支持SNMP协议、WEB管理，灵活配置交换机相关参数功能;

• 全系列化产品线: 1-24个POE供电端口选择，1-2个上行电口与SFP光口级联应用;

②汇聚型交换机

这一系列交换机是一个低功耗的10/100/1000Mbps 千兆以太网交换机。它提供了一个全线速千兆主干千兆网络连接到您的工作组或服务器，方便您即插即用，这种灵活的无阻塞架构，用户使用可以不受带宽和媒体网络的限制。 千兆交换机支持半双工流量控制和全双工回压模式，每个交换端口均支持自适应功能。为宽带局域网组网提供了一个经济、实用、性价比高的 10/100/1000Mbps 共享器，为连接到局域网上的每一个终端用户提供性能稳定、高吞吐量、全线速的数据传输网络；每个端口采用存储转发模式，可以有效隔离广播风暴、减少误包和错包，避免网络拥塞和网络冲突， LED 面板可以诊断各个端口和整个系统的运行状态，支持 IPv4 IGMP v1/v2/v3 和 IPv6 ML Dv1/v2 侦测。

产品特点

◆符合 IEEE 802.3, IEEE 802.3u 和 IEEE 802.3ab 标准

◆5 个 10/100/1000Mbps 自适应 RJ45 ，支持自动翻转(Auto-MDI/MDIX)

◆支持 8K MAC 地址

◆支持 EEPROM 配置

◆支持堆叠

◆支持 IPv4 IGMP v1/v2/v3 和 IPv6 ML Dv1/v2 侦测

◆所有端口支持 IEEE 802.3x 半双工流量控制和全双工回压模式

◆无阻塞交换架构,全线速转发和最大吞吐量过滤数据包

◆支持 MAC 地址学习，自动调整传输方式和传输速率；

◆Mini 外形尺寸设计

◆LED 指示电源,link and activity，提供简单的工作状态提示及故障排除；

◆外置应用电源 DC5V2A

◆桌面式五金钢壳设计

◆产品过 CE 和 ROHS 认证

③收发器

TBC-MC3612ES20AB系列 10/100/1000M自适应工业级光纤收发器通过100Base-TX或1000Base-TX到1000Base-FX之间的光电转换，可以将传统的100M以太网或1000M快速以太网通过快速以太网光纤链路扩展到110km的范围。能满足远距离、高速、高宽带的快速以太网工作组用户的需要。产品性能稳定可靠，符合以太网标准，并具有防雷击保护措施。产品适用于电信及各种宽带数据网要求高可靠性数据传输或组建IP数据传输专网的领域。是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。

产品特点

• 支持IEEE802.3u.10/100/1000BASE-T和1000BASE-FL协议

• 支持全双工或半双工网络通信，并带有自动协商能力

• 支持VLAN超长数据包的传输

• 支持IEEE802.1Q协议的交换机产品匹配使用

• 支持LINK LOSS链路远程预告警功能

• 模块化设计、即插即用，既可单机使用，也可用于14槽机架中

• 自动适应10Mbps,100Mbps和1000Mbps环境，便于网络的升级

• RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

• REMOTE PAUSE功能保证数据包传送的完整性

• 具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；

• 符合电磁干扰标准FCC Part15 Class A及CE Mark安规

④16槽机架

TBC-RM1600AC22系列16槽光纤收发器机架是一款标准2U19英寸，集中供电的光纤收发器系统。机架配有主备电源；可以插入百兆、千兆各系列的光纤收发器模块和单多模转换器模块和一光两电，并支持热插拔。光纤收发器机架采用通讯隔离技术把系统电源与收发模块完全独立分开，保证了整个系统的可靠性。

产品特点

• 主、备电源的配置保证系统不间断工作

• 采用模块化电源，维护方便，屏蔽效果好

• 支持多种模块同时工作，极大地提高了系统的应用性

• 每个模块均支持热插拔功能

• 适用于电信 有线电视以太网光纤数据集中网络管理

• 要求高性能保障的网络安全系统

• 16槽机架内的功能模块均与插卡式内置电源产品的结构可互换使用

• 机箱结构采用2U标准设计，可以方便地安装在机房机架上，双风扇抽风，散热性能良好

• 符合电磁干扰标准FCC Part15 Class A及CE Mark安规

• 支持SNMP、WEB、Console网管

⑤二层管理型交换机

TBC-S5224GE-2GF这一款交换机是本公司推出的一款全千兆管理型交换机该机型采用业界少有的独立光口设计，突破传统的复用口局限；可靠的交换引擎、宽频的电信级电源设计、快速高效的环路保护功能，为您的网络稳定运行保驾护航；国际“EEE”环保节能标准设计，切实为用户省电省钱。该系列产品在安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案，是理想的办公网、业务网和驻地网的汇聚、接入交换机以及中小企业、分支机构的核心交换机。

产品特点

Ø 独立光口设计，适应远距离传输

24个千兆电口+2个千兆光口，独立光口设计，突破传统的复用口局限，适合远距离传输；

Ø EEE节能设计，降低运营费用

遵循EEE节能标准，能够根据端口的实际流量自动调整能源消耗，可以迅速在全速运行和低功率闲置模式之间转换，为用户节省30%的功耗。

Ø 网口3μm镀金，减少网络卡顿

所有交换机网口均采用3μm镀金工艺，耐磨、抗氧化、易导电，减少网络卡顿，提高用户体验。

Ø 专为企业定制的实用技术

支持DHCP snooping，防止私设二级路由造成的网络故障。

Ø 快速高效的环路保护

通过独创的实时监测、迅速报警、精准定位、智能阻塞、自动恢复，防止内网因环路引起的广播风暴故障。
