郴州市北湖区寒溪路金色御园智慧小区方案

郴州市北湖区寒溪路金色御园位于北湖区拥军路与寒溪路交会处 ，三面临路，形成对内大循环、对外大流;5直入市府心脏，奢享城市繁华;8直通高铁，直到武汉、长沙、广州;10入京珠高速，通向全国。

小区要8栋31-33层的高层、10栋6-7层的多层洋房以及1栋幼儿园。整个小区分为四个车行出入口，寒溪路中部主入口为人行出入口，寒溪路南北两侧在临地下车库出入口处设两个车行出入口，拥军路和惠泽路各设一个车行建人行出入口。

周边设施

1、商业配套：项目北临拥军路，2km可达五岭广场商圈，内有沃尔玛超市、生源超市、五岭地下购物广场、华天大酒店、雄森大酒店、潇湘电影院、上岛咖啡厅、必胜客、肯德基、得月楼餐厅、金沙KTV、时尚音乐吧、传奇健身中心、悠游堂儿童活动中心等消费场所、吃喝玩乐购于一体，速享城市繁华。

2、生活配套：1km可达神仙岭菜市场、惠泽园菜市场、1.5km可达七星大市场、2公里可达西子山庄菜市场、五岭大市场

3、金融配套：五岭广场商圈内有中国银行、建设银行、农村信用社、工商银行、浦发银行、光大银行、华融湘江银行、交通银行、邮政储蓄银行、农业银行、长沙银行营业网点或ATM机 办理金融业务非常方便

4、医疗配套：1.5km可达198医院;3km可达郴州市第一人民医院南院;3km可达东华医院;4.5km可达湘南学院附属医院

5、教育配套：四十一完小、师大附属五雅中学、北湖区第二幼儿园、郴州市三中、郴州市明星学校、郴州市九中。

交通状况

公交：33、62、13.14.29.23(终点站)路

拥军路、新107国道、骆仙西路;2直入市府心脏、五岭广场，通达全国。

监控部分

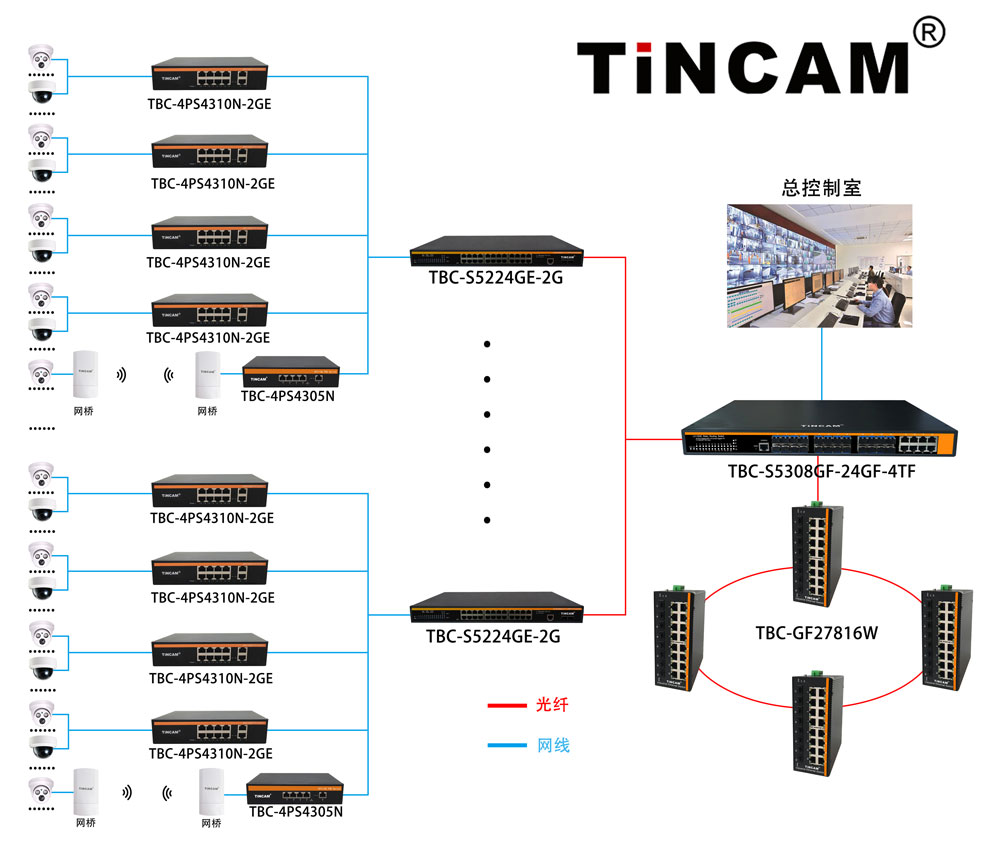

电梯的监控我们采用天博电梯专用的TBC-APG2721把电梯箱的摄像头数据传输出来而且我们采用天博智能供电POE交换机TBC-4PS4305N给电梯箱另一端的网桥提供供电及把数据传输到汇聚交换机TBC-S5224GE-2GF。而大厅和各层过道的监控首先采用的是天博通信专为满足POE供电需求而自主创新研发设计的TBC-4PS4310N-2GE给IPC提供供电以及传输数据，然后通过光纤传输到TBC-ME1612ES03B再通过网线汇聚到TBC-S5224GE-2GF；室外监控我们采用的是支持-40~85℃工作温度和良好的EMC电磁兼容性能，保证在恶劣的工业环境中保持稳定的工作外壳符合IP40防护等级的TBC-GF27816W来进行环网最后通过光纤把小区的所有监控数据传输到TBC-S5308GE-24GF2TF进行管理。

楼宇部分

楼宇部分我们可采用天博针对楼宇联网、安防监控现场设备即网络通信·智慧传输的需求，研发这款大数据流畅并高性能传输的TBC-4FP4105N、TBC-4FP4110N来给楼宇分机提供供电已经传输数据，其中TBC-4FP4105N我们采用了TBC-S4005E和TBC-S4008E进行汇聚，然后每一栋用一台TBC-S4016N-3PF来和数据汇聚，再连接楼宇主机，如此整栋的数据就通了。最后我们采用的是TBC-S5108GE16GF来进行汇聚管理。

项目产品结构

①POE交换机

POE(PowerOverEthernet)指通过CAT5或CAT6网络布线的基础架构不作任何改动的情况下，在为基于IP的终端传输信号的同时提供电传输功能，POE供电就是通过以太网接口接线缆供电，这种方式仅凭借那根连接通信终端的网线就可完成为它们供电。本系列POE提供的是48V电压，AI智选供电传输距离长达100/250m。采用高性能以太网交换主芯片和PSE供电芯片结合快速以太网传输数据信号及供电功能，并带有AI智能管理功能的智能以太网POE供电，永不烧机;具有高背板及容量设计，拥有极速数据处理能力，高清网络数据流畅传输。精工钢合金机身静电烤漆,促进双流散热、性能稳定及无故障工作≥3万小时;优异的端口性能，安装简单。支持端口满载IEEE802 3af/at标准供电；百兆POE供电:  12+/36- (数据同步传输)  ；千兆POE线位数据：12+/36-，供电45+/78 ;管理型POE交换机支持SNMP协议、WEB等网络管理系统平台，操作简易配置交换机和POE相关参数功能，为视频监控及网络通信提供安全传输保障。

产品特点

1、支持全端口满载IEEE802. 3af/at标准

2、通过网线传输以太网数据同时提供供电功能;

3、能自动检测识别符合IEEE802. 3af/IEEE802. 3at标准的PD受电设备;

4、支持端口供电优先级，保证网络关点的持续供电;

5、具有短路保护作用，当电流过大或PD设备故障时，将停止供电，保护PD受电设备;

6、自带节能环保，支持自动待机模式和线缆长度等功能，即端口末连接时自动待机节省能源,线长度小于10米时，提供受电的传输动率;

7、支持SNMP协议、WEB管理相关参数功能请参照管理型交换机说明书;

8、全系列化产品线: 1-24个POE供电端口选择，1-2个上行电口与SFP光口级联应用;

②楼宇SPOE交换机

SPOE交换机针对楼宇联网、安防监控现场设备即网络通信·智慧传输的需求，研发这款大数据流畅并高性能传输。精工钢合金机身静电烤漆,促进双流散热、无故障工作≥5万小时;优异的端口性能.支持端口满载IEE802.3af/at供电标准，根据现场接入设备的需求，选择SPOE供电15V或24V及脚位: 12+/36- 、45+/78- ，并通过CAT5/6类网线传输监控IPC、楼宇对讲等供电及数据信号100米至250米传输距离，简易方便配置交换机相关功能，为视频监控、智慧楼宇及网络通信维护提供保障。

SPOE交换机属于非标供电，即是直接将电通过网线中的空线线脚12+36-或45+ 78-来传输数据及供电，不会自动检测接入设备是否带PD功能，将直接给它送入电压，形成供电状态；若IP终端不支持SP0E供电，粗暴的将网线中空余线对当电力线使用，就很有可能烧毁设备或者交换机自毁。

产品特点

◆超高背板带宽设计拥有极速数据处理能力、提高数据信号的流畅传输性能;

◆支持通过五类或超五款类以上的直流供电。

◆使用简单、即插即用、防雷设计、无损传输安防监控零卡顿，网络供电线缆不受电力线限制，节省人工和布线成本。

◆交换机满足网络供电需求，适合IP摄像机监控与楼宇对讲设备配套使用、广泛应用于智慧小区、智慧教育、智慧医疗、智慧办公园区、酒店及中小型企业单位等网络通信领域。

◆SPOE网口带网络延长信号模式:开关自选决定传输距离;

开关说明

100m:当控制键调节在此位置时，端口带宽速率100Mbps，传输距离100米。

250m:当控制键调节在此位置时，端口带宽速率10Mbps， 传输距离250米。

◆温馨提示:切记采用直通模式！

③二层管理型汇聚交换机

TBC-S5224GE-2GF这一款交换机是本公司推出的一款全千兆管理型交换机该机型采用业界少有的独立光口设计，突破传统的复用口局限；可靠的交换引擎、宽频的电信级电源设计、快速高效的环路保护功能，为您的网络稳定运行保驾护航；国际“EEE”环保节能标准设计，切实为用户省电省钱。该系列产品在安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案，是理想的办公网、业务网和驻地网的汇聚、接入交换机以及中小企业、分支机构的核心交换机。

产品特点

独立光口设计，适应远距离传输

24个千兆电口+2个千兆光口，独立光口设计，突破传统的复用口局限，适合远距离传输；

 EEE节能设计，降低运营费用

遵循EEE节能标准，能够根据端口的实际流量自动调整能源消耗，可以迅速在全速运行和低功率闲置模式之间转换，为用户节省30%的功耗。

网口3μm镀金，减少网络卡顿

所有交换机网口均采用3μm镀金工艺，耐磨、抗氧化、易导电，减少网络卡顿，提高用户体验。

 专为企业定制的实用技术

支持DHCP snooping，防止私设二级路由造成的网络故障。

快速高效的环路保护

通过独创的实时监测、迅速报警、精准定位、智能阻塞、自动恢复，防止内网因环路引起的广播风暴故障。

④万兆管理型核心交换机

 TBC-S5308GE-24GF2TF系列24光8电汇聚型核心光纤交换机，该产品具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，最多支持4个万兆SFP+端口支，持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，可广泛应用在大型政府、企事业单位网络的汇聚层；或中小型网络的核心层。

产品特点

◆ 丰富的端口类型，灵活的端口扩展

该产品支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。同时还提供24个千兆光口或电口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。

◆ 强大的处理能力

基于 VCore-III MIPS-based CPU强大、稳定的处理能力；

提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps；

保证主干网络的大流量数据无阻塞转发。

◆ 完善的安全控制策略

支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。

◆ 完备的可靠性保护机制

通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；

采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。

◆ 便捷的管理维护

通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；

支持命令行配置（CLI）、通过Telnet、Console口进行管理，适合专业的网络管理人员；

支持SSH2.0等加密方式，使得管理更加安全；

支持PDP、LLDP协议，使网络管理更为简单；

支持NTP时钟协议，可自动同步网络时间；

支持端口短接恢复出厂设置，使维护更加简单,创新的360式网络诊断。
