海南景园城智慧楼宇对讲传输方案

三亚·景园城项目位于海南省三亚市凤凰路凯丰大酒店对面，占地约51亩，总建筑面积约15.7万平米，住宅面积约11万平米，商业面积约1.7万平米。容积率3.6，绿地率约40%，车位共计1373辆，车位配比1:1.14。小区共5栋楼组成，总计1202户。户型面积区间为60㎡左右的一房一厅129㎡左右的三房两厅。 项目将打造的是一个高端、庄重、有尊贵感的高品质生活社区。浪漫主义的现代风情园林、泳池、景观凉亭、慢跑道、会所等娱乐配套应有尽有。1.7万平米的商业配套将涵盖餐饮、超市、幼儿园、健身房等一系列便民商务，满足业主们的日常生活所需。

周边配套

交通公交：4路到边检站下车，步行800米到达项目； 36路到凯丰花园站下车，马路对面即是项目； 50路到边检站（返程到华庭时光里站）下车，步行800米（华庭时光 里步行200米）到达项目。 自驾：导航三亚景园城即可到达项目；或导航凯丰大酒店，目的地对面即是项目。

中小学：中小学三亚一中

大学：海航旅游学院

综合商场：27万方的“爱上山”商业小镇，2万平米槟榔河风情商业街都在项目附近；紧邻三亚动车站的夏日百货广场、万悦新天地商业广场也即将开业。佳品超市、旺豪超市。

医院：哈尔滨医科大学鸿森医院、海南省农垦三亚医院等

其他：坐享解放路商圈与红树林度假世界商圈两大核心区，商业、酒店、影院林立，高规格醇熟配套一应俱全；三大公园环绕，抱坡岭森林公园、红色娘子军演艺大型主题公园、三亚梦幻水上乐园。周边被五星级酒店环绕，红树林度假酒店、希尔顿欢朋度假酒店、凤凰水城凯莱度假酒店等。

  智能楼宇对讲传输部分

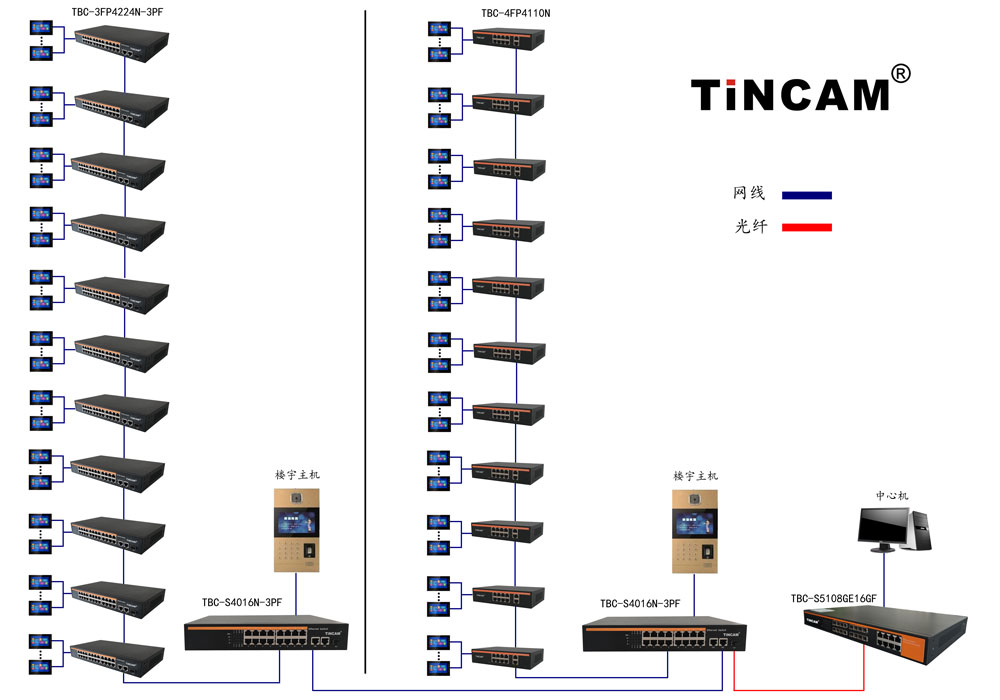

  我们前端使用的是采用进口的快速以太网主芯片和PSE供电芯片通过五类线传输SPOE供电功能；具有超高背板设计而拥有极速数据处理能力,提高数据流畅传输性能.精工钢合金机身静电烤漆,促进双流散热、性能稳定天博的TBC-3FP4124N-2GE1GF和TBC-4FP4110N给楼宇的分机提供供电以及传输数据，而且他们采用的是级联的方式，这样既节约线材也美观。然后一栋楼用一台TBC-S4016N-3PF来把数据汇聚给楼宇主机，每一栋的汇聚交换机TBC-S4016N-3PF上行网口通过网线级联到机房，机房我们使用TBC-S5108GE16GF来进行汇聚管理整个智慧小区的楼宇信息。

项目产品结构

①前端楼宇传输POE交换机

TBC-3FP4124N-2GE1GF采用进口的快速以太网主芯片和PSE供电芯片通过五类线传输SPOE供电功能；具有超高背板设计而拥有极速数据处理能力,提高数据流畅传输性能.精工钢合金机身静电烤漆,促进双流散热、性能稳定及无故障工作≥3万小时；优异的端口性能.支持端口满载IEEE802.3af/at非标准供电，POE供电脚位：12+/36-（数据传输）。45+/78-（供电线位），支持通过CAT5/6类网线传输的网络监控IPC、楼宇对讲等传输数据信号100米至250米由开关选择，简易方便配置交换机相关功能，为视频监控、智慧楼宇及网络通信维护提供保障。

采用进口的快速以太网主芯片和PSE供电芯片通过五类线传输SPOE供电功能；具有超高背板设计而拥有极速数据处理能力,提高数据流畅传输性能.精工钢合金机身静电烤漆,促进双流散热、性能稳定及无故障工作≥3万小时；优异的端口性能.支持端口满载IEEE802.3af/at非标准供电，POE供电脚位：12+/36-（数据传输）。45+/78-（供电线位），支持通过CAT5/6类网线传输的网络监控IPC、楼宇对讲等传输数据信号100米至250米由开关选择，简易方便配置交换机相关功能，为视频监控、智慧楼宇及网络通信维护提供保障。

产品特点

◇超高背板带宽设计拥有极速数据处理能力、提高数据信号的流畅传输性能；

◇支持通过五类或超五款类以上的直流供电。

◇使用简单、即插即用、防雷设计、无损传输安防监控零卡顿，网络供电线缆不受电力线限制，节省人工和布线成本 。

◇交换机满足网络供电需求，适合IP摄像机监控与楼宇对讲设备配套使用、广泛应用于智慧小区、智慧教育、智慧医疗、智慧办公园区、酒店及中小型企业单位等网络通信领域。

◇SPOE网口带网络延长信号模式：开关自选决定传输距离；

开关使用说明

100m:当控制键调节在此位置时，SPOE交换机端口带宽速率100Mbps，传输距离100米。

250m:当控制键调节在此位置时，SPOE交换机端口带宽速率10Mbps，传输距离250米。

◇温馨提示：SPOE供电交换机特别注意接线方式（数据：12+36-；供电45+,78-)，简称直通模式；

②汇聚型交换机

TBC-S4016N-2GE1GF系列交换机是天博推出的基于新一代高性能，采用低功耗、无风扇设计，符合RoHS标准，满足绿色环保要求的二层中小型企业交换机。可广泛适用于中小企业、小型办公室、网吧、酒店、学校、家庭等各种应用环境。

产品特点

u 交换容量：9.2Gbps，包转发率：6.8Mpps，MAC地址表：4K

u 提供16个10/100 Base-Tx 电接口，2个10/100/1000M光口

u 安全特性：支持接入用户MAC地址数量限制及基于端口的MAC地址绑定、过滤；

u 支持端口广播/多播报文抑制；支持802.1X认证；支持CPU防DoS攻击技术；

u 支持基于TCP/UDP端口的自定义报文过滤

u VLAN：支持IEEE 802.1Q VLAN，VLAN ID：1-4094；支持管理VLAN

u QOS：支持基于端口、802.1p、ToS、自定义TCP/UDP端口的高级队列调度；

u 支持FIFS、SP、WRR等队列调度算法

u 可靠性：支持静态链路汇聚；支持环路检测；支持STP/RSTP

u 组播：支持IGMP Snooping

u 端口特性：支持双向带宽速率控制；支持端口双向流量的镜像

③汇聚管理型交换机

TBC-S5108GE16GF16光8电(百万高清网络光端机)以太网光纤交换机16个1000M标准SFP插座和8个10/100/1000M自适应RJ45接口，不选用固定RJ45电口，则本交换机就是全SFP的16个全千兆光交换机。用户可根据需要选用不同的SFP模块，例如多/单模、单/双纤、单模550m～120Km等。可实现1000M以太网的光、电信号之间的无缝连接。比固定光模块的千兆交换机更能满足不同用户的不同需要。交换芯片采用美国最新IC，性能稳定，质量优良，使用简单方便，具有较高的性价比。适用于小型光纤以太网和有特别需要的光纤以太网络中。

产品特点

◆16个SFP插口和8个 RJ45 电口（可选）

◆光接口支持多模双纤、单模双纤、单模单纤三种光纤

◆RJ45电口能自适应10/100/1000M、全/半双工模式

◆RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

◆SFP口支持1000M全双工模式

◆支持流量控制，能防止广播风暴

◆支持最大1632 bytes的长信息包

◆功耗小（10W），发热少，稳定性好

◆光口支持电模块，支持热插拔
