LED传输方案

L ED显示屏在我们现在的生活中随处可见，例如车站、银行、信息调度显示媒介，LED屏主要是用作车次、金融、调度、户内/外广告等信息的传输显示，例如高速公路使用LED显示屏实时发布路况信息;体育场馆使用L ED显示屏实时公布现场实况等等。

场景一：户内外广告

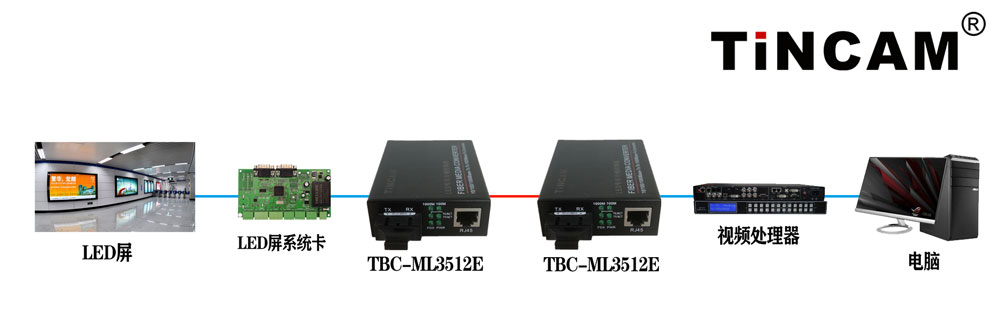

户内外广告我们出门基本是触目可见的，可能会出现我们公司的前台/会议室，又或者是商场内外的广告墙，舞台舞美又或者玻璃橱窗等等地方。我们广告的素材可以down进电脑里，然后通过视频处理器对视频进行处理，然后通过天博LED专用光纤收发器TBC-ML3512E，接下来通过网线传输到LED屏系统卡，最后在LED屏上呈现画面。如下图：

场景二：监控墙

随着社会的发展，对于安防大家都是非常重视的，其中监控是最常见的一种安防之一，也是非常重要的一种。我们随时随地都有可能看到摄像头，对于摄像头我们再熟悉不过了，但是监控的后面的监控墙我们就非常少见了， 那这又是怎样才可以呈现出来的呢？

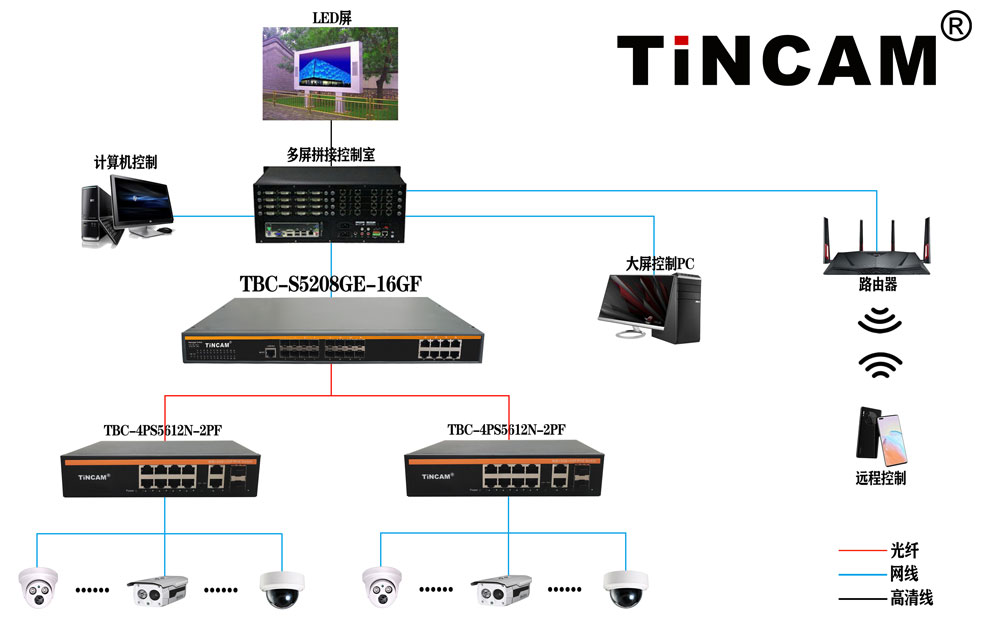

首先我们可以采用智能POE供电交换机，我们今天采用的是天博最近新推出的TBC-4PS5612N-2PF来 给摄像头提供供电以及传输数据，接下来通过光纤传输到天博管理型交换机TBC-S5208GE-16GF，然后传输到多屏拼接控制器，在这可以连接LED屏、计算机控制，也可以通过无线路由/internet进行远程控制。如下图：

其它场景

①交通指引屏:防雨防尘，抗风抗雹，交通诱导屏及时的传输显示交通、天气信息,让人们的生活出行更简单、安全;

②政务信息公开屏:政府机关或大型企业通过在办公楼显要位置安装显示屏来发布企业内部信息和对外宣传形象。可有效有效提高政府公开透明度，树立政府威信，提升政府形象，实现良性监督的作用。

③银行、证券信息发布屏:利用银行内部的专有网络平台，通过在各大营业厅安装L ED电子显示屏来及时发布企业信息和实时信息。可起到传播企业文化，提升品牌形象作用。

④社区信息发布屏:在大型的生活、工作或者休闲娱乐的集中区域设立LED显示屏，如大型购物中心、楼盘生活小区、软件园、工业园区等,主要是通过显示屏来提高物业管理的水平和服务水平、扩大对外信息发布的渠道、提升园区的形象。

⑤医院信息发布屏:在显要位置安装L ED大屏幕来发布疾病知识、保健常识宣传。从而达到塑造医院品牌形象，健康生活理念宣传， 倡导良好的生活习惯公益宣传的作用。风光片或其他对患者 有益的节目播放,调节患者情绪，营造良好就诊氛围。

⑥地方、广场科普文化信息传播,提高城市形象,利于城市科普建设,丰富市民的文化生活。

项目产品结构

①LED专用收发器

TBC-ML3512E 1000M光纤收发器通过1000Base-TX到1000Base-FX之间的光电转换，以太网通过快速以太网光纤链路扩展到110km的范围。能满足远距离、高速、高宽带的快速以太网工作组用户的需要。产品性能稳定可靠，符合以太网标准，并具有防雷击保护措施。产品适用于电信及各种宽带数据网要求高可靠性数据传输或组建IP数据传输专网的领域。

产品特点

支持IEEE802.3u.1000 BASE-FL协议

支持全双工或半双工网络通信，并带有自动协商能力

支持VLAN超长数据包的传输

支持IEEE802.1Q协议的交换机产品匹配使用

支持LINK LOSS链路远程预告警功能'及ISL可选骨干连接

支持可选的光路故障检测功能、流量控制、容错检测，支持SPANNING TREE 构造容错网络

模块化设计、即插即用，既可单机使用，也可用于14槽机架中

RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

REMOTE PAUSE功能保证数据包传送的完整性

具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；

符合电磁干扰标准FCC Part15 Class A及CE Mark安规。

②POE交换机

TBC-4PS5612N-2PF系列POE交换机在为基于IP的终端传输信号的同时提供电传输功能，POE供电就是通过以太网接口接线缆供电，这种方式仅凭借那根连接通信终端的网线就可完成为它们供电。本系列POE提供的是48V电压，AI智选供电传输距离长达100/250m。采用高性能以太网交换主芯片和PSE供电芯片结合快速以太网传输数据信号及供电功能，并带有AI智能管理功能的智能以太网POE供电，永不烧机;具有高背板及容量设计，拥有极速数据处理能力，高清网络数据流畅传输。精工钢合金机身静电烤漆,促进双流散热、性能稳定及无故障工作≥3万小时;优异的端口性能，安装简单。支持端口满载IEEE802 3af/at标准供电；POE线位数据：12+/36-，供电45+/78；管理型POE交换机支持SNMP协议、WEB等网络管理系统平台，操作简易配置交换机和POE相关参数功能，为视频监控及网络通信提供安全传输保障。

产品特点

1、支持全端口满载IEEE802. 3af/at标准

2、通过网线传输以太网数据同时提供供电功能;

3、能自动检测识别符合IEEE802. 3af/IEEE802. 3at标准的PD受电设备;

4、支持端口供电优先级，保证网络关点的持续供电;

5、具有短路保护作用，当电流过大或PD设备故障时，将停止供电，保护PD受电设备;

6、自带节能环保，支持自动待机模式和线缆长度等功能，即端口末连接时自动待机节省能源,线长度小于10米时，提供受电的传输动率;

7、支持SNMP协议、WEB管理，灵活配置交换机相关参数功能；

8、全系列化产品线: 1-24个POE供电端口选择，1-2个上行电口与SFP光口级联应用;

③管理型交换机

TBC-S5208GE-16GF交换机提供8个10/100/1000M电口-16个千兆SFP独立光口-1个Console口，它是基于机器的IP地址通过WEB进行管理，无需专用的管理软件，，没专用的管理端口，任意端口都能进行管理，使操作非常方便。支持Port VLAN、支持Qos设置、支持端口带宽控制、优先级、端口安全、端口镜像、广播风暴控制等智能配置。该交换机整体性能优越，使用简单，价格适宜，为工作组用户及智能小区宽带接入提供理想的组网解决方案。

产品特点

1、符合IEEE 802.3、IEEE 802.3u、IEEE 802.3x标准；

2、支持EEE 802.3x流量控制功能；

3、提供端口安全控制、广播风暴控制、端口监控等；

4、支持Port VLAN、Trunk、端口镜像、等智能配置；

5、支持IEEE 802.1p优先级协议模式；

6、提供基于IP地址的管理；

7、内置高性能开关电源，保证交换机能稳定工作；

8、提供端口带宽控制功能。
