黄埔区黄麻村美丽乡村改造建设项目

随着科学技术的发展,社会不断的进步,不断出现城乡化(城乡化:城乡一体化是中国现代化和城市化发展的一个新阶段,城乡一体化就是要把工业与农业、城市与乡村、城镇居民与农村村民作为一个整体,统筹谋划、综合研究,通过体制改革和政策调整,促进城乡在规划建设、产业发展、市场信息、政策措施、生态环境保护、社会事业发展的一体化,改变长期形成的城乡二元经济结构,实现城乡在政策上的平等、产业发展上的互补、国民待遇上的一致,让农民享受到与城镇居民同样的文明和实惠,使整个城乡经济社会全面、协调、可持续发展。)。随之出现了一个词-乡村改造。

美丽乡村改造之黄麻村位于广州市黄埔区中部，东临金坑村，南临长平村、北与白云区太和镇接壤。在黄麻站下车，可见优越的交通立网和蜿蜒环转的高架路。而据地图所示，此块交通基础设施建设确实密集，包括京港澳高速、广佛肇高速、广汕高速、天鹿北路，稍远些有八斗立交、萝岗立交、春岗立交以及广汕公路、地铁6号线等。黄麻社区总计有6个经济合作社，分别为沙一、沙二、坳背、黄麻、八哥、鹅山。倘若从黄麻站搭乘569支线，则从黄麻村口站开始所历经的黄麻小学、黄麻社区居委会、黄麻村经济合作社、黄麻路、八哥村、峨山社总站，均属于黄麻社区范围。

背靠科学城与森林公园。2019年黄登旧村改造项目已列入《广州市黄埔区 广州开发区2019年城市更新年度计划（第一批）》。项目改造范围总用地面积22.80公顷，规划计容总建筑面积73.91万平方米（其中保留历史文保0.06万平方米）。

随着乡村改造，乡村出现的人员也随之而多,人员密集、车流量多,管理也随之复杂多样性了。随着管理复杂的情况多了,人员管理难免会有某些地方不到位,又或者不能及时清楚的了解情况的。那么,此时就要运用到现代科技--监控传输系统。

乡村监控系统主要是对出入乡镇农村的人员及车辆的情况进行监控。乡村出入人员复杂,且为了保证乡镇农村居民及车辆的安全,为乡村建立一套智能数字监控系统是必不可少的。乡镇农村监控系统对乡村的重要部位进行重点监控,如:对乡村主要出入口、村与村之间的重要路段、居民楼道出入口、等进行24小时全实时监控。主要是加强乡村的安全保卫工作,能够满足安全保卫的需要。较大乡村人员和车辆的流动比较频繁,单靠以往的人防已远远不能满足要求,因此利用现代的高科技技术手段,组成全方位防范系统是十分有必要的。

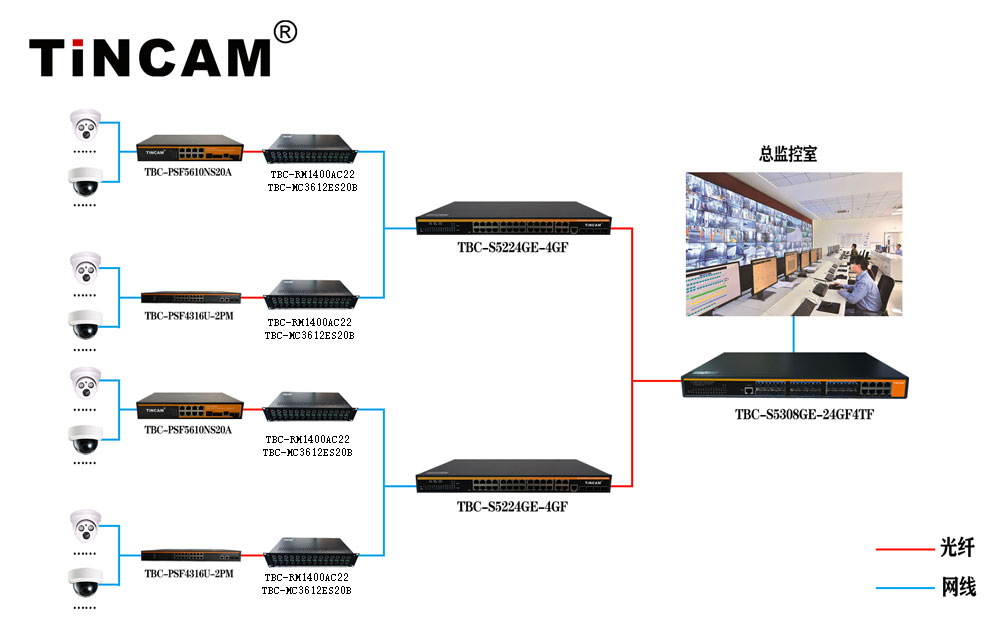

前端我们采用的是天博通信专为满足POE供电需求而自主创新研发设计的TBC-PSF5610NS20A /TBC-PSF4316U-2PM利用它们高性能以太网交换主芯片和PSE供电芯片结合快速以太网传输数据信号及供电，接下来通过光纤把数据传输到TBC-MC3612ES20B（用TBC-RM1400AC22集中供电，安放，方便管理）；然后通过TBC-S5224GE-4GF进行汇聚，最后采用的TBC-S5308GE-24GF4TF进行管理。

项目产品结构

①TBC-PSF5610NS20A

TBC-PSF5610NS20A 系POE交换机是天博通信专为满足POE供电需求而自主创新研发设计，采用最新高速以太网交换芯片，超高背板带宽设计，拥有极速数据处理能力，提高流畅的数据传输性能。具有8个POE供电RJ45端口，1个上行千兆光电复用口。其中8个RJ45端口全部支持IEEE 802.3af/at标准POE供电，单口最大供电功率达15.4W/30W，整机最大120W/250W。能自动检测识别符合IEEE 802.3af/at标准的受电设备，并通过网线为优先机制供电。

产品特点

◆ POE交换机支持8口千兆PoE电口，可通过网线直接供电，通过普通的5类双绞线即可为AP、IP摄像头、IP电话等PoE受电设备同时传输电力和数据。

◆ 1个光电复用10/100/1000Mbps端口，简单易用、经济高能；

◆ 8口PoE以太网交换机提供8个下联10/100/1000Mbps PoE电口，支持af/at供电标准，末端跨接法，15.4W供电输出；

◆ 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准;

◆ 支持端口自动翻转（Auto MDI/MDIX）;

◆ 最大PoE 功率：130W可选（所有 PoE 端口，端口 1～8端口）;

②TBC-PSF4316U-2PM

TBC-3PSF4316N-2GE1GF系POE交换机是TINCAM天博专为满足PoE供电需求而自主研发设计，采用最新高速以太网交换芯片，超高背板带宽设计，拥有极速数据处理能力，提高流畅的数据传输性能。具有16个POE供电RJ45端口，2个RJ45千兆上联电口和1个SFP千兆上联光纤接口。其中16个RJ45端口全部支持IEEE 802.3af/at标准PoE供电，单口最大供电功率达16W/30W，整机最大250W/450W。能自动检测识别符合IEEE 802.3af/at标准的受电设备，并通过网线为优先机制供电。满足安防监控、电话会议系统、无线覆盖等场景POE供电的需求。适合金融、政府机构、酒店、商场、校园、医院及中小型企业组建经济高效的网络。

产品特点

• 符合IEEE802.3 10Base-t和IE802.3u 100Base-T以太网标准

• 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准;

• 端口支持10/100M自适应、自动翻转（AutoMDI/MDIX)

• 以太网端口二级防雷技术，保证了产品稳定性

• 支持固定的端口VLAN（IEEE802. 1Q1 VLAN)

• 采用存储转发的交换机制

• 所有端口支持线速交换，1536k帧长范围内均可达到线速，支持线速交换，

• 采用进口芯片，自动散热

• 具有MAC地址自动学习、自动更新功能；

• 1-2个上联10/100/1000Mbps自适应电口；1个10/100/1000Mbps SFP上联光纤接口

• 具有16个下行10/100Mbps自适应PoE智能供电端口，支持IEEE802.3af/at供电国际标准，末端跨接法12+/36-，15.4/25.5w供电输出；

• 支持端口自动翻转（Auto MDI/MDIX）;

③TBC-MC3612ES20B

TBC-MC3612ES20B系列 10/100/1000M自适应光纤收发器通过100Base-TX或1000Base-TX到1000Base-FX之间的光电转换，可以将传统的100M以太网或1000M快速以太网通过快速以太网光纤链路扩展到110km的范围。能满足远距离、高速、高宽带的快速以太网工作组用户的需要。产品性能稳定可靠，符合以太网标准，并具有防雷击保护措施。产品适用于电信及各种宽带数据网要求高可靠性数据传输或组建IP数据传输专网的领域。是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。

 产品特点

• 支持IEEE802.3u.10/100/1000BASE-T和1000BASE-FL协议

• 支持全双工或半双工网络通信，并带有自动协商能力

• 支持VLAN超长数据包的传输

• 支持IEEE802.1Q协议的交换机产品匹配使用

• 支持LINK LOSS链路远程预告警功能

• 模块化设计、即插即用，既可单机使用，也可用于14槽机架中

• 自动适应10Mbps,100Mbps和1000Mbps环境，便于网络的升级

• RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

• REMOTE PAUSE功能保证数据包传送的完整性

• 具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；

• 符合电磁干扰标准FCC Part15 Class A及CE Mark安规

④TBC-S5224GE-4GF

TBC-S5224GE-4GF系列交换机是天博公司推出的一款全千兆管理型交换机，该机型采用业界少有的独立光口设计，突破传统的复用口局限；可靠的交换引擎、宽频的电信级电源设计、快速高效的环路保护功能，为您的网络稳定运行保驾护航；国际“EEE”环保节能标准设计，切实为用户省电省钱。该系列产品在安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案，是理想的办公网、业务网和驻地网的汇聚、接入交换机以及中小企业、分支机构的核心交换机。

产品特点

• 丰富的端口规格，适应各种企业需求

8个千兆电口+2个千兆光口、24个千兆电口+2个千兆光口、24个千兆电口+4千兆光电复用、48个千兆电口+4个千兆光口、16个千兆光口+8个千兆电口;

• EEE节能设计，降低运营费用

遵循EEE节能标准，能够根据端口的实际流量自动调整能源消耗，可以迅速在全速运行和低功率闲置模式之间转换，为用户节省30%的功耗。

•  网口3μm镀金，减少网络卡顿

所有交换机网口均采用3μm镀金工艺，耐磨、抗氧化、易导电，减少网络卡顿，提高用户体验。

• 专为企业定制的实用技术

支持DHCP snooping，防止私设二级路由造成的网络故障；

支持IP Source Guard，防止非法用户接入网络。

• 快速高效的环路保护

通过独创的实时监测、迅速报警、精准定位、智能阻塞、自动恢复，防止内网因环路引起的广播风暴故障。

• 网络的安全守护机器人

交换机支持360式一键全网扫描诊断，智能动态拓扑，将专业、复杂的网络管理，变得简单、高效。同时支持故障预警，实时通过通知网管人员，保障网络稳定运行。
