光纤到桌面(FTTD)解决方案

在经济飞速发展的今天,信息资源已成为一种非常关键性的资源,它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。同时对办公环境的要求也越来越高,用户迫切希望能够使用那些具有完善的数据通讯、语音通讯、图形、图像通讯及网络管理、控制和完备的服务设施在的办公楼宇。由于这一原因,各行业、各部门都要求在尽可能短的时间改进通讯系统,并根据需要配置成各种不同的结构。而在中国,即便是在一些新设计的建筑物,往往仍沿用过去的那些布线技术,致使各种系统的布线无法兼容,难以适应新技术的发展,并且管线拥挤不堪,配线上的巨额投资也可能是重复的。这种情况,还会随着各行业、各部门的成长、设备的更新、人员的变动、办公环境的变更,而变得越来越糟。任何的增添、变动,都可能会引起全局的变动,不但影响工作效率,对行业和部门的运营也产生不良的影响。尤其是随着综合业务数字网和千兆网的出现、应用、推广,原来使用的布线系统将无法满足要求。因此,寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术,已成为当务之急。它不但能够满足现在的需求,更重要的是迎接未来对配线系统的挑战。

随着信息处理系统的迅速发展,对信息传输的快速、便捷、安全性和稳定可靠性要求不断提高。在新建办公楼中,所建网络要求对适应不同的网络设备、主机、终端、PC及外部备,可构成灵活的拓扑结构,有足够的系统扩展能力,对外通过与国家公共数据网,综合业务数字网与国外新闻机构、信息中心相连,组成全方位多通道的信息访问系统。总之,既要适应当前信息处理的需要,又充分考虑到信息系统未来的发展趋势。

所以光纤到桌面就应用到很多地方如企业、审计、财政、公安、国家安全、法院等。光纤到桌面(Fiber To The Desktop--FTTD)顾名思义就是光纤替代传统5类线将光纤延伸至用户终端电脑,使用户终端全程通过光纤实现网络接入。FTTD接入技术是近年兴起的网络技术,在国外已广泛应用。随着光纤和光纤接入设备价格的持续下降, FTTD在国内也开始广泛应用于特殊政府部门。

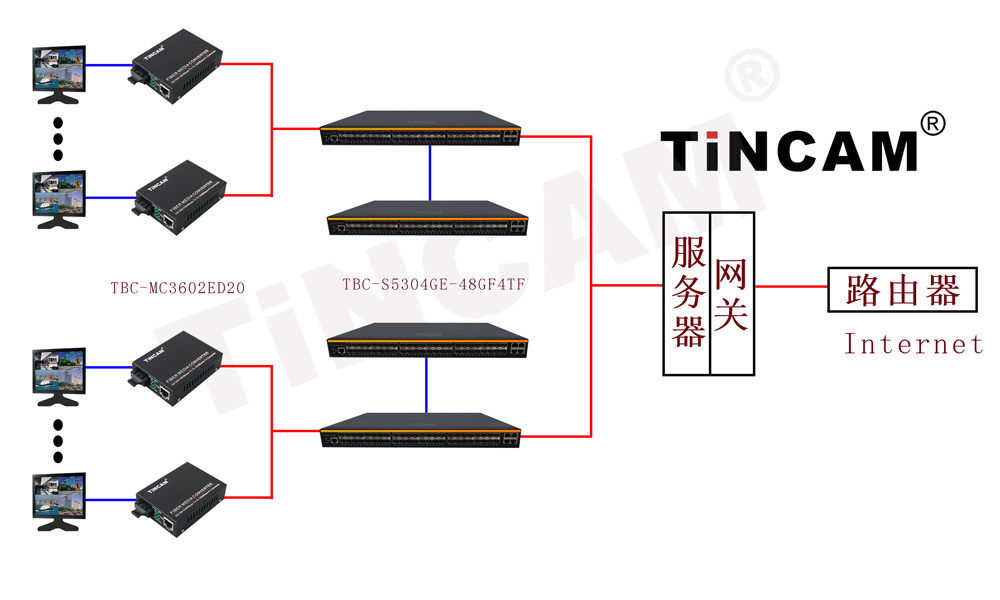

方案一：

光纤到桌面由Internet 路由器到服务器/网关然后通过光纤到天博TBC-S5304GE-48GF4TF万兆核心交换机，TBC-S5304GE-48GF4TF可以做一个级联，接下来再采用光纤传到桌面上的天博TBC-MC3602ED20光纤收发器，最后采用网线连接上电脑。

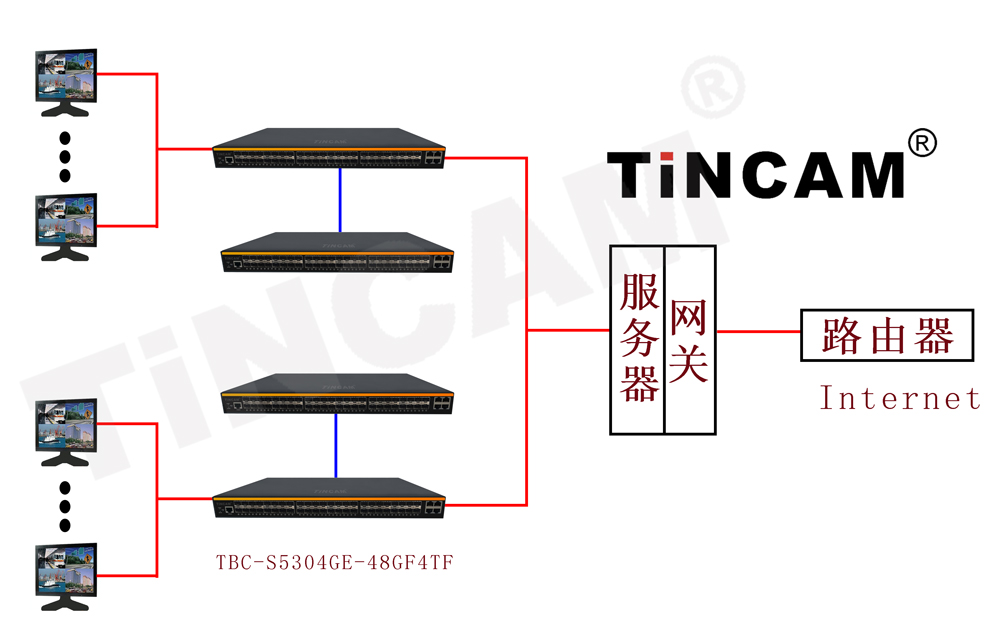

方案二：

光纤到桌面由Internet 路由器到服务器/网关然后通过光纤到天博TBC-S5304GE-48GF4TF万兆核心交换机，TBC-S5304GE-48GF4TF可以做一个级联，接下来再采用光纤传到插在电脑上的天博TBC-I210F1光纤网卡上即可。

方案产品

①千兆光纤收发器

TBC-MC3602ED20 10/100/1000M自适应光纤收发器通过100Base-TX或1000Base-TX到1000Base-FX之间的光电转换，可以将传统的100M以太网或1000M快速以太网通过快速以太网光纤链路扩展到110km的范围。能满足远距离、高速、高宽带的快速以太网工作组用户的需要。产品性能稳定可靠，符合以太网标准，并具有防雷击保护措施。产品适用于电信及各种宽带数据网要求高可靠性数据传输或组建IP数据传输专网的领域。是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。

产品特点

• 支持IEEE802.3u.10/100/1000BASE-T和1000BASE-FL协议

• 支持全双工或半双工网络通信，并带有自动协商能力

• 支持VLAN超长数据包的传输

• 支持IEEE802.1Q协议的交换机产品匹配使用

• 支持LINK LOSS链路远程预告警功能

• 模块化设计、即插即用，既可单机使用，也可用于14槽机架中

• 自动适应10Mbps,100Mbps和1000Mbps环境，便于网络的升级

• RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

• REMOTE PAUSE功能保证数据包传送的完整性

• 具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；

• 符合电磁干扰标准FCC Part15 Class A及CE Mark安规

②万兆管理型交换机

TBC-S5304GE-48GF4TF系列万兆48光4电三层核心管理交换机，该产品具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，48个千兆SFP光口+4个10/100/1000M复用电口+2个万兆模块扩展槽（最大可扩4个万兆口）-1个Console口交换容量；；支持静态路由，支持ERPS环网，交换容量；360Gbps，转发速率：全线速过滤转发131Mpps；机架式；交流供电；

产品特点

◆ 丰富的端口类型，灵活的端口扩展

该产品支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。同时还提供48个千兆电口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。

◆ 强大的处理能力

基于 VCore-III MIPS-based CPU强大、稳定的处理能力；

提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps；

保证主干网络的大流量数据无阻塞转发。

◆ 完善的安全控制策略

支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。

◆ 完备的可靠性保护机制

通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；

采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。

◆ 便捷的管理维护

通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；

支持命令行配置（CLI）、通过Telnet、Console口进行管理，适合专业的网络管理人员；

支持SSH2.0等加密方式，使得管理更加安全；

支持PDP、LLDP协议，使网络管理更为简单；

支持NTP时钟协议，可自动同步网络时间；

支持端口短接恢复出厂设置，使维护更加简单,创新的360式网络诊断。
