地下停车场监控方案

近年来，随着社会经济和科学技术的飞速发展，城乡居民的生活水平有了显著的提高，衣食住行等基本生活条件不断改善，随着城市的发展速度逐步加快，住房越来越远，人们对私家车的需求日益增加，车辆的密集度已经让小区开发的时候，不得不考虑配备相应的停车场。大部分小区在设计的时候为了节省地上空间，不占用原有的绿化地带，往往会在小区各栋住宅楼的地下一层专门为住户建立了地下停车场。由于地下很少有人员出没，这样就对车辆形成了一定的安全隐患，使得犯罪分子有了可乘之机，另外当出现车辆刮蹭碰撞的时候，也没有足够的证据辨清是非曲直，仅靠物业部分的管理人员难以面面俱到，因此安装一套视频监控系统便可以解决这些问题，辅助物业人员对这些车辆的静态管理，它不但可以实时监看现场画面，及时发现情况，还可以记录下每一个环节，作为解决问题的有力证据。

视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过摄像机及其辅助设备（镜头等）直接观看被监视场所的情况，一目了然，同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响。

今天我们就来地下停车场监控传输部分进行分析，地下停车场我们主要针对出/入口、地下停车场内通道及车位、地下停车场内四角这几个监控点，其实也是全面覆盖监控了。

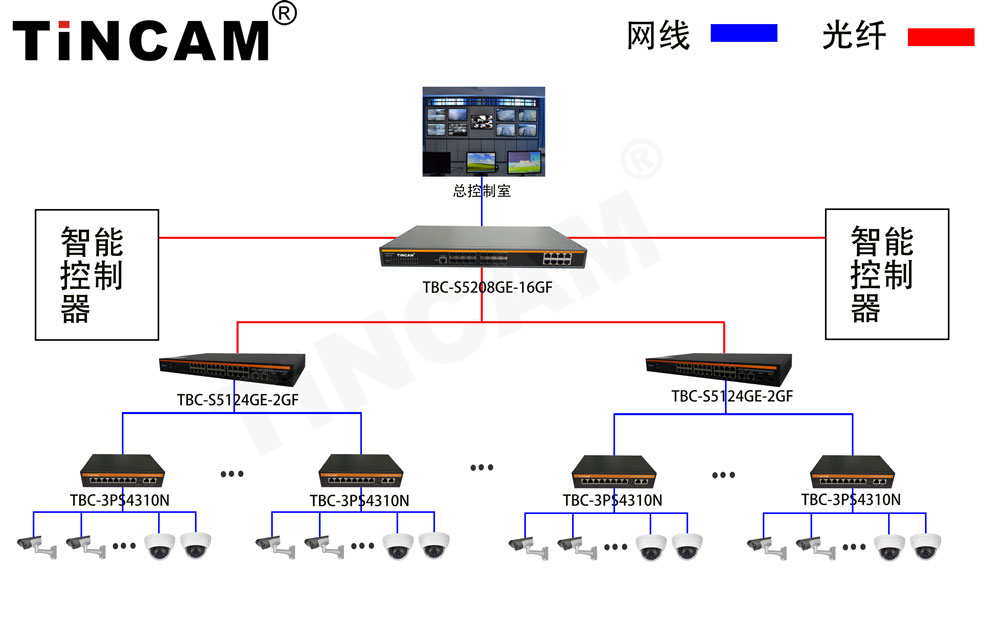

我们采用具有超高背板设计而拥有极速数据处理能力,提高数据流畅传输性能。精工钢合金机身静电烤漆,促进双流散热、性能稳定及无故障工作≥3万小时的TBC-3PS4310N给停车场的摄像头提供供电以及通过网线把数据传输到高性能、低功耗、无风扇设计的TBC-S5124GE-2GF，最后通过光纤把所有的数据传送到TBC-S5208GE-16GF进行管理。

项目产品结构

POE交换机

TBC-3PS4310N采用进口的主芯片和PSE供电芯片传输快速以太网并带有AI智能管理功能的智能以太网POE供电,永不烧机；具有超高背板设计而拥有极速数据处理能力,提高数据流畅传输性能.精工钢合金机身静电烤漆,促进双流散热、性能稳定及无故障工作≥3万小时；优异的端口性能.支持端口满载IEEE802.3af/at国际标准供电，POE供电脚位：12+/36-（数据同步传输）支持通过CAT5/6电缆线的无线访问（AP）和网络监控IPC、VOIP等传输数据信号100米至250米开关选择，管理型POE交换机支持SNMP协议、WEB等网络管理系统平台，简易方便配置交换机相关功能，为视频监控及网络通信维护提供保障。

产品特点

1、符合IEEE802.3 10Base-t和IE802.3u 100Base-T以太网标准

2、流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准;

3、端口支持10/100M自适应、自动翻转（AutoMDI/MDIX)

4、以太网端口二级防雷技术，保证了产品稳定性

5、支持固定的端口VLAN（IEEE802. 1Q1 VLAN)

6、采用存储转发的交换机制

7、所有端口支持线速交换，1536k帧长范围内均可达到线速，支持线速交换，

8、采用进口芯片，自动散热

9、具有MAC地址自动学习、自动更新功能；

10、1-2个上联10/100Mbps自适应端口用于级联或者接外网访问平台；

11、 8口PoE以太网交换机具有8个下行10/100Mbps自适应PoE智能供电端口，支持IEEE802.3af/at供电国际标准，末端跨接法12+/36-，15.4/25.5w供电输出；

12、 POE传输带Extend网络延长信号模式，网络电源开关自选传输达250米

13、支持端口自动翻转（Auto MDI/MDIX）;

光纤交换机

TBC-S5124GE-2GF千兆24口以太网交换机是推出的基于新一代高性能，采用低功耗、无风扇设计，符合RoHS标准，满足绿色环保要求的二层中小型企业交换机。可广泛适用于中小企业、小型办公室、网吧、酒店、学校、家庭等各种应用环境。

产品特点

符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab标准；

每个端口支持全双工流控及半双工背压流控；

提供24个10/100/1000M+2个千兆SFP独立光口；

所有端口支持半/全双工模式自动适应；

采用存储-转发交换模式；

支持MAC地址自学习；

动态LED指示灯，显示设备工作状态并提供简单的故障排除。

管理型交换机

TBC-S5208GE-16GF交换机提供8个10/100/1000M电口-16个千兆SFP独立光口-1个Console口，它是基于机器的IP地址通过WEB进行管理，无需专用的管理软件，，没专用的管理端口，任意端口都能进行管理，使操作非常方便。支持Port VLAN、支持Qos设置、支持端口带宽控制、优先级、端口安全、端口镜像、广播风暴控制等智能配置。该交换机整体性能优越，使用简单，价格适宜，为工作组用户及智能小区宽带接入提供理想的组网解决方案。

产品特点

1、符合IEEE 802.3、IEEE 802.3u、IEEE 802.3x标准；

2、支持EEE 802.3x流量控制功能；

3、提供端口安全控制、广播风暴控制、端口监控等；

4、支持Port VLAN、Trunk、端口镜像、等智能配置；

5、支持IEEE 802.1p优先级协议模式；

6、提供基于IP地址的管理；

7、内置高性能开关电源，保证交换机能稳定工作；

8、提供端口带宽控制功能。

适用范围：学校地下停车场视频监控方案、小区地下停车场监控系统方案、大厦地下停车场安防监控系统方案、办公楼地下停车场监控系统解决方案等。
