港口监控传输系统设计方案

港口是水陆交通的集结点和枢纽处，是工农业产品和外贸进出口物资的集散地，也是船舶停泊、装卸货物、上下旅客、补充给养的场所。

全球经济一体化进程以及国际市场的不断融合，使得港口码头成为了大型货运周转中心，每天数以百计的大型货轮、数以千计的大型集装箱、数以万计的人员流动，在如此异常繁复的环境中，如何保证运输生产和货物安全，成为港口码头管理人员最为关注的问题。

根据港口的独特性和重要性，我们必须建立和完善港区各作业区域,码头、引桥、空箱堆场、变电所、仓库、查验站、CFS、闸口、卡门外场、公安交通、环境监测等数字化视频监控系统。将航道信息机视频传输至领航船、拖船、巡逻船等工作船。保证港口正常运营,提升港口工作管理效应。另实时将在码头各作业区域建立视频监控系统的基础上,为海关、港口公安局、海事局、边防等其他协作单位,提供监控点及相应的控制手段，与以上单位建立统一和共享的视频监控网络,逐步完成港口的数字化视频网建设。

无线传输技术、图像压缩处理技术的快速发展，为港口贸易实现本地和远程监测控制及图像监控及联网报警系统提供了高效可行而且价格低廉的解决方案。鉴于港口的特点，这导致了常规的监控方式难以满足实际要求。而远程无线监控系统使用无线网络作为传输方式，无需人工布线，安装方便，价格实惠，将可以较好地满足港口码头监控的需求。

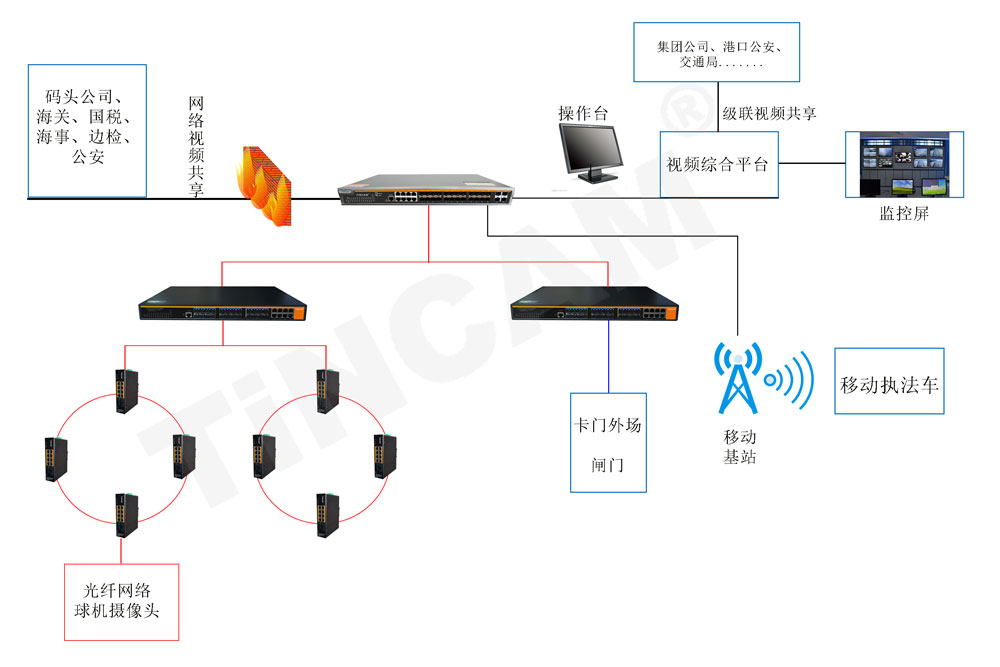

一：项目传输系统构成

①前端环网工业级交换机：TBC-GF2748WD20是一款网管型工业级以太网交换机，支持8个10/100/1000Base-TX电口和8个1000Base-X SFP光口，采用无风扇低功耗设计，卡轨式波纹型材机壳，IP40防护等级，双电源冗余输入，符合工业四级设计，宽温的工作温度范围、端口防浪涌设计尤其适用于大流量实时的室外环境，TBC-GF2748WD20以环网的连接方式，同时采用光纤对港口的码头、引桥、空箱堆场、变电所、仓库、查验站、CFS的光纤网络球的数据进行传输。

②汇聚管理型交换机：天博TBC-S5308GE-24GF2TF系列24光8电汇聚型核心光纤交换机，该产品具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，最多支持4个万兆SFP+端口支，持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力；TBC-S5308GE-24GF2TF对前端的环网工业级交换机进行汇聚，与此同时也给闸口、卡门外场等设备传输数据。

③TBC-S5508GE-24GF-4TF-2AC交换机是天博公司最新推出的万兆增强型三层交换机。针对各个应用场景提供了丰富的通用业务及专用特性。可靠的交换引擎、宽频的电信级电源设计、快速高效的环路保护，大缓存，高带宽为您的网络稳定运行保驾护航；该产品在安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案，是智慧数据通信中不可或缺的网络组件；TBC-S5508GE-24GF-4TF-2AC对前面的所有的数据进行管理，监控人员在监控室就可以掌握整个港口的实时情况，同时通过网络共享和级联视频共享码头公司、海关、国税、海事、边检、公安、集团公司、港口公安、交通局......等相关的人员也是可以实时看到对应的一个情况。

二、项目需求：

　　1、实时观看门机工作进度及其情况，相关负责人可通过监控系统观看作业情况，而无需亲身到场。

　　2、多视角、保障门机操作员及其所在环境的安全性，通过无线监控做站门机司机的视野，避免出现视线死角，从而提高作业安全性。

　　3、工作情况记录，可作为事故、事件的有力证据。

港口和码头的综合监管及应急指挥平台是整个监管体系的核心部分，不仅是用户日常直接操作的设备，也对全系统所有的监控点位、全网所有的监控和网络设备进行管理和维护，具有最高最全的管理权限和管辖范围。
