珠海来魅力酒店监控方案

酒店是集餐饮、住宿、休闲、娱乐、商用等功能于一体的综合服务性商业设施，也是由多座楼宇、通道、厅堂庭院组成的建筑群。近年来，随着经济建设加速发展，城市化、工业化进程，都市流动人口剧增，酒店呈现两极化发展的趋势。

珠海来魅力假日酒店坐落于中国第一大客流口岸（珠海拱北口岸），地处最繁华的商业地段，与澳门隔海相望，是离澳门最近的一家五星级酒店，并与珠海口岸购物广场一脉相连。酒店距广珠轻轨珠海站仅2分钟步程，是珠港澳大桥的珠海落脚点，珠海客运总站近在咫尺，距珠海机场30分钟车程，离九州港码头10分钟之遥。流光溢彩的都市风景，四通八达的交通交汇点，令观光、购物或进行商贸活动时，倍觉从容。

珠海来魅力假日酒店及周边设施

珠海来魅力假日酒店设施：洗衣服务、商场、会议室、叫醒服务、出租车、前台贵重物品保险柜、理发美容室、外币兑换、接机服务、残疾人客房、免费停车场、收费停车场、专职行李员、行李存放服务、票务服务、鲜花店、有可无线上网的公共区域、邮政服务。

客房设施：国内长途电话、国际长途电话、中央空调/普通分体空调、浴室化妆放大镜、24小时热水、免费洗漱用品、浴衣、独立浴缸和淋浴、吹风机、拖鞋、雨伞、独立写字台、多种规格电源插座、保险箱、电热水壶、咖啡壶/茶壶、免费瓶装水、小冰箱、迷你酒吧。

休闲设施：夜总会、卡拉OK厅、棋牌室、乒乓球室、健身室、室外游泳池、按摩室、桑拿浴室、足浴、SPA。

餐饮设施：中餐厅、西餐厅、烧烤、咖啡厅、酒吧、茶室、大堂吧。

周围景观：圆明新园、拱北口岸、拱北地下商场。

信 用 卡：万事达卡(Master)、威士卡(VISA)、运通卡(AMEX)、大莱卡(Dinners Club)、JCB卡、银联。

 隐患

1、酒店的开放性和服务至上的经营理念，导致犯罪分子容易潜入并伺机作案。

2、商务宾客和旅游宾客进出频繁，携带资金财物较多，其流动性和聚集性，都让其成为外部犯罪分子和内部不法员工的目标。

3、犯罪分子作案手段狡猾、隐蔽性强，案发后缺乏证据。

4、宾客之间、宾客和酒店服务人员之间发生口角纠纷甚至斗殴，给酒店的声誉造成负面影响。

5、酒店前台和财务室是金融流通的主要场所，需要监控。

6、视频监控系统需要和消防报警系统关联复核，争取让火灾在萌芽状态就及时扑灭，避免重大火灾事故的发生。

   酒店的两极化发展以提供差异化的服务为中心，各种服务措施才能得以开展，并确保其质量，从而尽量避免事故带来的经济和声誉上的损失。视频监控系统可以直观显示控制酒店的各区域，提高服务人员的自律意识和服务质量，同时也将提升酒店的管理能力。

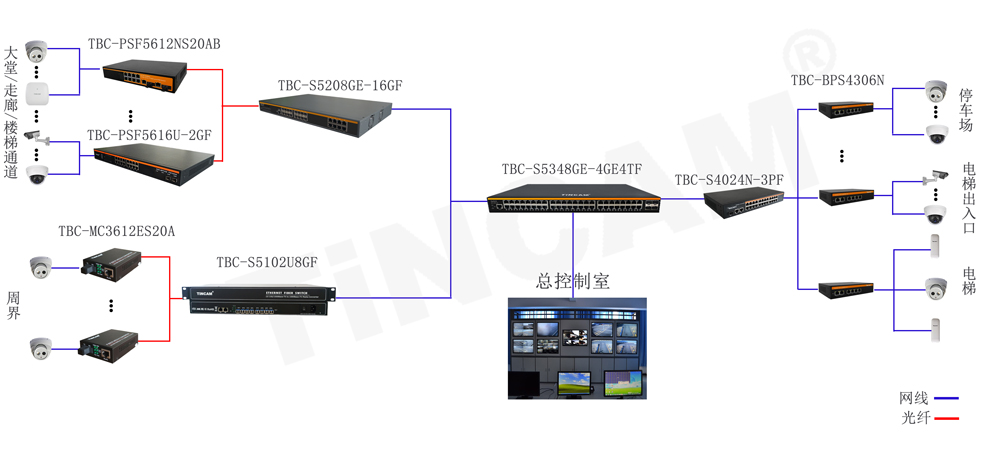

我们主要针对珠海来魅力假日酒店的重要地方监控的几个监控地点:周界、停车场、停车场出入口、电梯出入口、电梯轿箱、走廊、楼梯通道、大堂吧前台等。周界我们采用的是具有防雷击保护措施。产品适用于电信及各种宽带数据网要求高可靠性数据传输或组建IP数据传输专网的领域的TBC-MC3612ES20A，然后采用的是TBC-S5102U8GF来对收发器进行汇聚。酒店大堂采用的是天博TBC-PSF5612NS20AB来给摄像头和无线AP进行供电传输数据。走廊已经楼梯通道则采用的是TBC-PS5616U-2GF。电梯出入口、电梯和停车场采用的是

TBC-BPS4306N来给电梯出入口和停车场的摄像头以及电梯网桥TBC-APG2721提供供电和传输数据。然后采用TBC-S5208GE-16GF和TBC-S4024N-3PF来进行汇聚，最后采用的是具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，最大支持4个万兆SFP+端口，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，支持IPv4/IPv6 硬件双栈及线速转发的TBC-S5348GE-4GE4TF万兆4光48电三层管理型核心交换机来进行管理。

前端收发器

TBC-MC3612ES20AB系列 10/100/1000M自适应工业级光纤收发器通过100Base-TX或1000Base-TX到1000Base-FX之间的光电转换，可以将传统的100M以太网或1000M快速以太网通过快速以太网光纤链路扩展到110km的范围。能满足远距离、高速、高宽带的快速以太网工作组用户的需要。产品性能稳定可靠，符合以太网标准，并具有防雷击保护措施。产品适用于电信及各种宽带数据网要求高可靠性数据传输或组建IP数据传输专网的领域。是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。

产品特点

• 支持IEEE802.3u.10/100/1000BASE-T和1000BASE-FL协议

• 支持全双工或半双工网络通信，并带有自动协商能力

• 支持VLAN超长数据包的传输

• 支持IEEE802.1Q协议的交换机产品匹配使用

• 支持LINK LOSS链路远程预告警功能

• 模块化设计、即插即用，既可单机使用，也可用于14槽机架中

• 自动适应10Mbps,100Mbps和1000Mbps环境，便于网络的升级

• RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

• REMOTE PAUSE功能保证数据包传送的完整性

• 具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；

• 符合电磁干扰标准FCC Part15 Class A及CE Mark安规

汇聚型光纤交换机

TBC-S5102U8GF 8光2电(百万高清网络光端机)以太网光纤交换机8个1000M标准SFP插座和2个或1个可选的10/100/1000M自适应RJ45接口，不选用固定RJ45电口，则本交换机就是全SFP的8个全千兆光交换机。用户可根据需要选用不同的SFP模块，例如多/单模、单/双纤、单模550m～120Km等。可实现1000M以太网的光、电信号之间的无缝连接。比固定光模块的千兆交换机更能满足不同用户的不同需要。交换芯片采用美国最新IC，性能稳定，质量优良，使用简单方便，具有较高的性价比。适用于小型光纤以太网和有特别需要的光纤以太网络中。

产品特点

◆8个SFP插口和2个 RJ45 电口（可选）

◆光接口支持多模双纤、单模双纤、单模单纤三种光纤

◆RJ45电口能自适应10/100/1000M、全/半双工模式

◆RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

◆SFP口支持1000M全双工模式

◆支持流量控制，能防止广播风暴

◆支持最大1632 bytes的长信息包

◆功耗小（10W），发热少，稳定性好

◆光口支持电模块，支持热插拔

前端POE交换机

TBC-PS5616U-2GF 16口国标千兆POE交换机：16个10/100/1000M POE供电以太网端口+2个上行千兆SFP光口，支持IEEE 802.3af POE国际标准，单端口供电功率15.4W,整机总功率250W；机架内置式电源结构（1-16口均支持上行，智能供电、永不烧机）

产品特点

◆ 2个上行千兆SFP光口

◆ 16口PoE以太网交换机提供16个下联10/100/1000Mbps PoE电口，支持af/at供电标准，末端跨接法，30w供电输出；

◆ 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准;

◆ 支持端口自动翻转（Auto MDI/MDIX）;

◆ 最大PoE 功率：450W/800W可选（所有 PoE 端口，端口 1～16端口）;

二层管理型交换机

TBC-S5208GE-16GF交换机提供8个10/100/1000M电口-16个千兆SFP独立光口-1个Console口，它是基于机器的IP地址通过WEB进行管理，无需专用的管理软件，，没专用的管理端口，任意端口都能进行管理，使操作非常方便。支持Port VLAN、支持Qos设置、支持端口带宽控制、优先级、端口安全、端口镜像、广播风暴控制等智能配置。该交换机整体性能优越，使用简单，价格适宜，为工作组用户及智能小区宽带接入提供理想的组网解决方案。

产品特点

1、符合IEEE 802.3、IEEE 802.3u、IEEE 802.3x标准；

2、支持EEE 802.3x流量控制功能；

3、提供端口安全控制、广播风暴控制、端口监控等；

4、支持Port VLAN、Trunk、端口镜像、等智能配置；

5、支持IEEE 802.1p优先级协议模式；

6、提供基于IP地址的管理；

7、内置高性能开关电源，保证交换机能稳定工作；

8、提供端口带宽控制功能。

万兆管理型交换机

TBC-S5348GE-4GE4TF此系列交换机是公司推出的一款万兆三层交换机，目前推出四款，此系列是一款增强型IPv6万兆以太网交换机，具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，最大支持4个万兆SFP+端口，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，支持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，可广泛应用在大型政府、企事业单位网络的汇聚层；或中小型网络的核心层。

产品特点

• 丰富的端口类型，灵活的端口扩展

   A系列交换机支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。同时还提供多样化的千兆端口，如：24个千兆光口或电口，以及48个千兆光口或电口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。

• 强大的处理能力

   A基于 VCore-III MIPS-based CPU强大、稳定的处理能力；B提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps；C/D提供高达350Gbps的交换容量，端口全线速过滤转发131Mpps；

保证主干网络的大流量数据无阻塞转发。

• 完善的安全控制策略

支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。

• 完备的可靠性保护机制

   通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；

采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。

• 便捷的管理维护

通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；

支持命令行配置（CLI）、通过Telnet、Console口进行管理，适合专业的网络管理人员；

支持SSH2.0等加密方式，使得管理更加安全；

支持PDP、LLDP协议，使网络管理更为简单；

支持NTP时钟协议，可自动同步网络时间；

支持端口短接恢复出厂设置，使维护更加简单,创新的360式网络诊断.
