湖南美林景园智慧小区案例

湖南美林景园社区地处湖南省长沙市雨花区圭塘街道东北角，位于劳动东路与万家丽路交汇处，建筑面积：149537平方米，占地面积：63632.6平方米，绿化率：40%，居民楼栋15栋。湖南美林景园打造的是智慧的小区，既然是智慧小区，监控系统当然是必不可少的一个环节。

湖南美林景园小区周边

周边商业：旺和超市、高桥大市场、东塘商圈；

周边公园：生态公园（230亩）、体育休闲公园（670亩）；

周边医院：美林社区医疗所、中医附一医院、长沙市三医院、旺旺医院；

周边学校：体育新城内有小学2所、长沙市一中华夏分校（包括小学、初中、高中）；

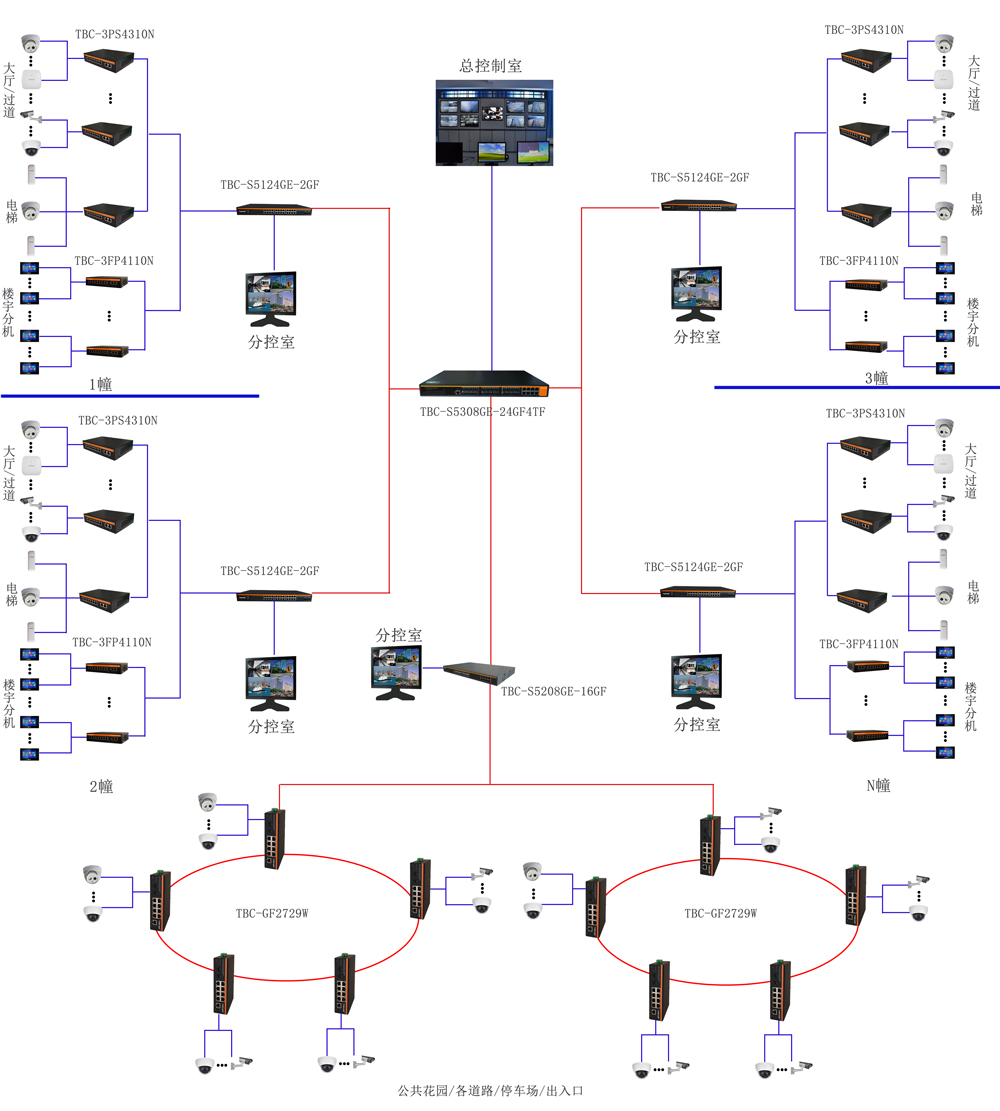

本方案主要对湖南美林园景智慧小区的外围、出入口、停车场、公共花园、各个道路和各栋楼（大厅/各层过道/电梯/楼宇对讲）等重要地方进行监控。

首先，外围、出入口、停车场、公共花园和各个道路我们采用的是采用无风扇低功耗设计，卡轨式波纹型材机壳，IP40防护等级，双电源冗余输入，符合工业四级设计，宽温的工作温度范围、端口防浪涌设计尤其适用于大流量实时的室外环境，天博TBC-GF2729W 工业级交换机进行环网，然后采用的是基于机器的IP地址通过WEB进行管理，无需专用的管理软件，没专用的管理端口，任意端口都能进行管理，使操作非常方便天博TBC-S5208GE-16GF进行汇聚。各栋楼中的大厅和过道还有电梯我们采用的是采用进口的主芯片和PSE供电芯片传输快速以太网并带有AI智能管理功能的智能以太网POE供电,永不烧机；具有超高背板设计而拥有极速数据处理能力,提高数据流畅传输性能.精工钢合金机身静电烤漆,促进双流散热TBC-3PS4310N来给摄像头、无线吸顶AP（TBC-ST300BPAD）、电梯专用网桥（TBC-APG2721）提供供电以及实时传输摄像头的数据；楼宇对讲分机采用的是天博TBC-3FP4110N SPOE交换机来进行供电已经传输数据，接下来用天博TBC-S5124GE-2GF，对各栋的数据通过光纤把数据传输到总控中心，由天博万兆三层核心管理型交换机TBC-S5308GE-24GF2TF进行总管理。

前端POE交换机

TBC-3PS4310N采用进口的主芯片和PSE供电芯片传输快速以太网并带有AI智能管理功能的智能以太网POE供电,永不烧机；具有超高背板设计而拥有极速数据处理能力,提高数据流畅传输性能.精工钢合金机身静电烤漆,促进双流散热、性能稳定及无故障工作≥3万小时；优异的端口性能.支持端口满载IEEE802.3af/at国际标准供电，POE供电脚位：12+/36-（数据同步传输）支持通过CAT5/6电缆线的无线访问（AP）和网络监控IPC、VOIP等传输数据信号100米至250米开关选择，管理型POE交换机支持SNMP协议、WEB等网络管理系统平台，简易方便配置交换机相关功能，为视频监控及网络通信维护提供保障。

产品特点

1、符合IEEE802.3 10Base-t和IE802.3u 100Base-T以太网标准

2、流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准;

3、端口支持10/100M自适应、自动翻转（AutoMDI/MDIX)

4、以太网端口二级防雷技术，保证了产品稳定性

5、支持固定的端口VLAN（IEEE802. 1Q1 VLAN)

6、采用存储转发的交换机制

7、所有端口支持线速交换，1536k帧长范围内均可达到线速，支持线速交换，

8、采用进口芯片，自动散热

9、具有MAC地址自动学习、自动更新功能；

10、1-2个上联10/100Mbps自适应端口用于级联或者接外网访问平台；

11、 8口PoE以太网交换机具有8个下行10/100Mbps自适应PoE智能供电端口，支持IEEE802.3af/at供电国际标准，末端跨接法12+/36-，15.4/25.5w供电输出；

12、 POE传输带Extend网络延长信号模式，网络电源开关自选传输达250米

13、支持端口自动翻转（Auto MDI/MDIX）;

环网工业级交换机

TBC-GF2729W是一款网管型工业级以太网交换机，支持8个10/100/1000Base-TX电口和2个1000Base-X SFP光口，采用无风扇低功耗设计，卡轨式波纹型材机壳，IP40防护等级，双电源冗余输入，符合工业四级设计，宽温的工作温度范围、端口防浪涌设计尤其适用于大流量实时的室外环境，可广泛应用于工业自动化控制、道路、校园、小区、轨道交通、电力监控等场合。

产品特点

●数据控制：支持802.3X全双工流控，支持网络风暴抑制

●冗余网络：支持STP/RSTP/MSTP，支持ERPS（自愈时间<20ms）

●组播管理：支持IGMP Snooping V1/V2/V3

●VLAN：支持IEEE 802.1Q  VLAN，有效隔离广播域

●链路聚合：支持链路静态/动态聚合,提供完善的带宽利用率

●QOS：支持COS\DSCP，4个队列，支持WRR\SP调度模式

●安全管理：支持ACL访问控制列表，支持802.1X，支持用户分级管理

●管理功能：支持WEB、SNMP管理方式

●监控维护：支持端口镜像，接口状态监控，日志管理

●告警功能：支持电源，端口，异常状态继电器输出IP40防护等级

汇聚交换机

TBC-S5124GE-2GF千兆24口以太网交换机是推出的基于新一代高性能，采用低功耗、无风扇设计，符合RoHS标准，满足绿色环保要求的二层中小型企业交换机。可广泛适用于中小企业、小型办公室、网吧、酒店、学校、家庭等各种应用环境

产品特点

符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab标准

每个端口支持全双工流控及半双工背压流控

提供24个10/100/1000M+2个千兆SFP独立光口

所有端口支持半/全双工模式自动适应

采用存储-转发交换模式

支持MAC地址自学习

动态LED指示灯，显示设备工作状态并提供简单的故障排除

万兆三层核心管理型交换机

 TBC-S5308GE-24GF2TF系列24光8电汇聚型核心光纤交换机，该产品具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，最多支持4个万兆SFP+端口支，持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，可广泛应用在大型政府、企事业单位网络的汇聚层；或中小型网络的核心层。

产品特点

◆ 丰富的端口类型，灵活的端口扩展

该产品支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。同时还提供24个千兆光口或电口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。

◆ 强大的处理能力

基于 VCore-III MIPS-based CPU强大、稳定的处理能力；

提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps；

保证主干网络的大流量数据无阻塞转发。

◆ 完善的安全控制策略

支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。

◆ 完备的可靠性保护机制

通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；

采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。

◆ 便捷的管理维护

通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；

支持命令行配置（CLI）、通过Telnet、Console口进行管理，适合专业的网络管理人员；

支持SSH2.0等加密方式，使得管理更加安全；

支持PDP、LLDP协议，使网络管理更为简单；

支持NTP时钟协议，可自动同步网络时间；

支持端口短接恢复出厂设置，使维护更加简单,创新的360式网络诊断。
