福建闽侯路监控系统案例

道路监控主要是对本地收费亭、收费车道、收费广场、和隧道的视频信号的采集、监视、监听以及管理。今天我们来看一下天博通信参与的福建闽侯路监控传输系统方案设计。

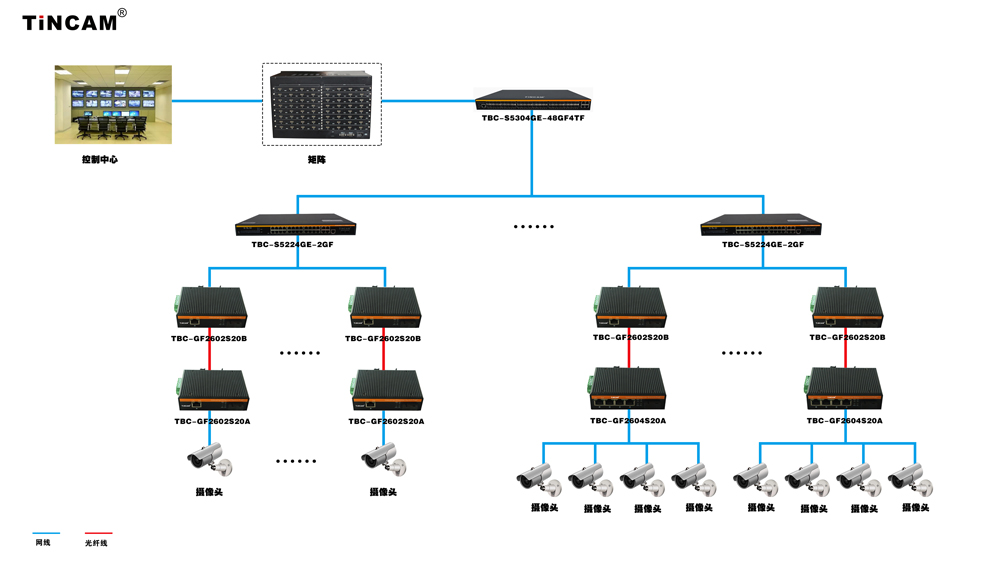

福建闽侯侯路位于天津市河西下瓦房，针对收费亭、收费车道、收费广场、道路和隧道的摄像头我们采用的是专为严酷苛刻的工业环境而设计，工作温度范围-40℃~ +85℃，提供宽压双电源输入，支持IP40保护类和EMC工业四级要求，导轨或壁挂式安装，通过危险环境认证并符合FCC、CE标准的TBC-GF2604S20A和TBC-GF2602S20A来传输前端的摄像头的视频信号，然后通过光纤传输数据到中端TBC-GF2602S20B收发器来接收信号；接下来采用的是天博TBC-S5224GE-2GF二层管理型交换机进行汇聚，最后采用的是支持静态路由，支持ERPS环网天博TBC-S5304GE-48GF4TF万兆核心交换机进行管理。

前端交换机

TBC-GF2604S20AB系列工业级光纤收发器是专为严酷苛刻的工业环境而设计的，可以实现4个10/100Base-Tx双绞线电信号和1个100Base-Fx光信号之间的转换，通过使用交换技术和存储转发技术来实现两种网络连接媒体之间的数据传输。

TBC-GF2604S20AB系列工业级光纤收发器工作温度范围-40℃~ +85℃，提供宽压双电源输入，支持IP40保护类和EMC工业四级要求，导轨或壁挂式安装，通过危险环境认证并符合FCC、CE标准。可靠的工业级设计可以保证您的自动化系统无间断稳定运行。所有型号皆通过100%烤机测试。

产品特点

①　4个10/100Base-Tx电口，1个100Base-Fx光口

②　电接口（RJ45接口）支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测

③　内置高效交换核心，提供4个交换式10/100Base-Tx双绞线以太网口，支持VLAN组， 实现电口备份和多用户接入

④　光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式，SC/ST/FC接口可选

⑤　传输距离系列齐全，可实现长达80公里的传输

⑥　超低位延迟和弹性缓存技术：采用“存储转发”模式，无缝连接不同速率设备，工作模式自适应

⑦　支持宽范围交直流输入

⑧　支持内部隔离，冗余双电源输入

⑨　电源支持过载保护、防反接保护

⑩　符合工业四级电磁兼容性要求

⑪　超强防雷功能：采用进口防雷器件，防雷击，可抗感应高压，防浪涌等

⑫　防雷等级：电源接口四级防雷

⑬　无风扇高效散热，降低修复时间

⑭　IP40外壳防护等级，能够经受住恶劣环境的考验

⑮　导轨或壁挂式安装

⑯　宽温型：工作温度-40℃~ +85℃

⑰　通过危险环境认证并符合FCC、CE标准

⑱　所有型号皆通过100%烤机测试，

二层管理型交换机

TBC-S5224GE-2GF这一款交换机是本公司推出的一款全千兆管理型交换机该机型采用业界少有的独立光口设计，突破传统的复用口局限；可靠的交换引擎、宽频的电信级电源设计、快速高效的环路保护功能，为您的网络稳定运行保驾护航；国际“EEE”环保节能标准设计，切实为用户省电省钱。该系列产品在安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案，是理想的办公网、业务网和驻地网的汇聚、接入交换机以及中小企业、分支机构的核心交换机。

产品特点

• 独立光口设计，适应远距离传输

  24个千兆电口+2个千兆光口，独立光口设计，突破传统的复用口局限，适合远距离传输；

• EEE节能设计，降低运营费用

  遵循EEE节能标准，能够根据端口的实际流量自动调整能源消耗，可以迅速在全速运行和低功率闲置模式之间转换，为用户节省30%的功耗。

• 网口3μm镀金，减少网络卡顿

  所有交换机网口均采用3μm镀金工艺，耐磨、抗氧化、易导电，减少网络卡顿，提高用户体验。

• 专为企业定制的实用技术

  支持DHCP snooping，防止私设二级路由造成的网络故障。

• 快速高效的环路保护

  通过独创的实时监测、迅速报警、精准定位、智能阻塞、自动恢复，防止内网因环路引起的广播风暴故障。

万兆核心交换机

TBC-S5304GE-48GF4TF系列万兆48光4电三层核心管理交换机，该产品具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，48个千兆SFP光口+4个10/100/1000M复用电口+2个万兆模块扩展槽（最大可扩4个万兆口）-1个Console口交换容量；；支持静态路由，支持ERPS环网，交换容量；360Gbps，转发速率：全线速过滤转发131Mpps；机架式；交流供电；

产品特点

◆ 丰富的端口类型，灵活的端口扩展

该产品支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。同时还提供48个千兆电口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。

◆ 强大的处理能力

基于 VCore-III MIPS-based CPU强大、稳定的处理能力；

提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps；

保证主干网络的大流量数据无阻塞转发。

◆ 完善的安全控制策略

支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。

◆ 完备的可靠性保护机制

通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；

采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。

◆ 便捷的管理维护

通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；

支持命令行配置（CLI）、通过Telnet、Console口进行管理，适合专业的网络管理人员；

支持SSH2.0等加密方式，使得管理更加安全；

支持PDP、LLDP协议，使网络管理更为简单；

支持NTP时钟协议，可自动同步网络时间；

支持端口短接恢复出厂设置，使维护更加简单,创新的360式网络诊断。
