深圳明金海工业园视频监控系统方案

近年来,随着网络在我国的普及和深化发展,企业的信息化建设不断深入各行各业都加快了信息网络平台的建设,大多数单位已经或者正在铺设企业内部的计算机局域网;同时,网络也成为先进的新兴应用提供了一个良好的平台。

明金海石岩工业园位于宝安区石岩街道，交通便利，毗邻机荷高速、南光高速及广深高速等多条高速线路。工业园毗邻繁华的镇中心商业区，周围拥有多家中小型企业和多个大型社区， 有着成熟的商务配套，集聚人气的商务氛围，从容便捷的商务服务。工业园区规模较大,人员较多较杂,安全系数要求高。如果发生的任何闪失,都会给社会及员工带来巨大的压力,甚至严重的后果。我们有必要采用高科技手段加强防范。

财务室、仓库是公司财产物料保存场所,要保障公司财产安全,对犯罪者日常行为及特殊情况下的监控,是不可缺少的职责。视频监控系统通过对园区四周、仓库、楼道、财务室等重点区域进行严密的二十四小时视频监控,不仅能在第一时间对诸如盗窃、抢劫等事件作出快速反应,还能提供事件发生前后一定时间内的查证资料;同时采用监控远程传输技术实现领导对监控的远程浏览,为工业园的管理工作提供更有效的管理手段,大大减轻员工不安定的压力,提高管理的效率和质量。通过园区内安装的监控摄像头,就可以对园区内进行全实时的视频监视录像,罪犯在园区内的所有活动都可记录在内;还可以通过远程控制中心对工程一切进行远程监控,能实现无人值班时进行实时录像，从而提高工业园的安全系数。

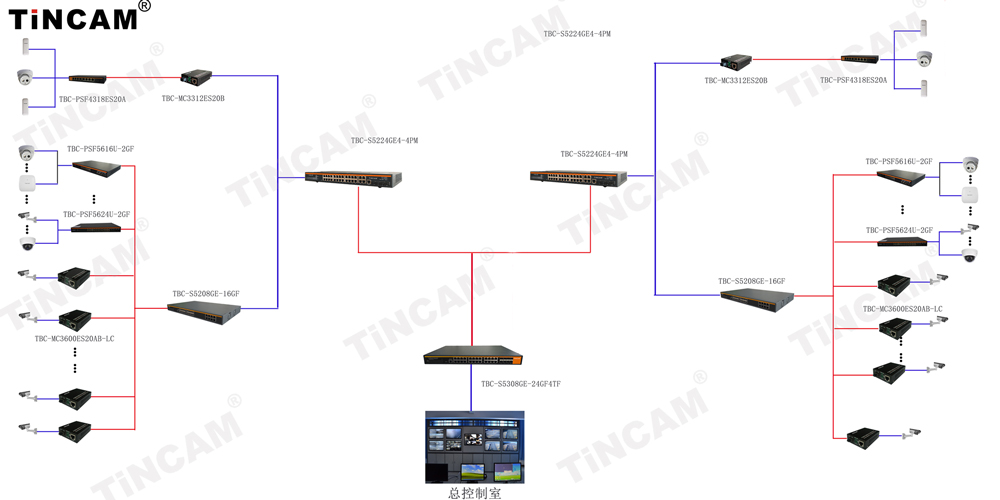

 方案采用的传输产品如下：TBC-PSF4318ES20A   TBC-MC3312ES20B  TBC-MC3600ES20AB-LC   TBC-PSF5616U-2GF   TBC-PSF5624U2-2GF  TBC-S5208GE-16GF   TBC-S5224GE4-4PM     TBC-S5308GE-24GF4TF

我们园区四周和道路采用的是具有防雷击保护措施。产品适用于电信及各种宽带数据网要求高可靠性数据传输或组建IP数据传输专网的领域的天博TBC-MC3600ES20AB-LC进行实时传输数据；仓库、楼道、财务室等重要监控地方采用的是天博智能供电的TBC-PSF5616U-2GF   和TBC-PSF5624U2-2GF给摄像头提供供电已经传输数据；然后通过二层汇聚管理型交换机TBC-S5208GE-16GF来进行汇聚；电梯我们采用的是TBC-PSF4318ES20A给网桥和摄像头提供供电和传输数据，然后通过天博TBC-MC3312ES20B 百兆收发器来进行传输；每一栋我们采用安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案TBC-S5224GE4-4PM进行汇聚管理 ，最后采用的是天博具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力的 TBC-S5308GE-24GF2TF的万兆核心管理型交换机进行管理。

前端收发器

 TBC-MC3600ES20AB-LC  10/100/1000M自适应光纤收发器通过100Base-TX或1000Base-TX到1000Base-FX之间的光电转换，可以将传统的100M以太网或1000M快速以太网通过快速以太网光纤链路扩展到110km的范围。能满足远距离、高速、高宽带的快速以太网工作组用户的需要。产品性能稳定可靠，符合以太网标准，并具有防雷击保护措施。产品适用于电信及各种宽带数据网要求高可靠性数据传输或组建IP数据传输专网的领域。是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。

产品特点

• 支持IEEE802.3u.10/100/1000BASE-T和1000 BASE-FL协议

• 支持全双工或半双工网络通信，并带有自动协商能力

• 支持VLAN超长数据包的传输

• 支持IEEE802.1Q协议的交换机产品匹配使用

• 支持LINK LOSS链路远程预告警功能

• 模块化设计、即插即用，既可单机使用，也可用于14槽机架中

• 自动适应10Mbps,100Mbps和1000Mbps环境，便于网络的升级

• RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

• REMOTE PAUSE功能保证数据包传送的完整性

• 具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；

• 符合电磁干扰标准FCC Part15 Class A及CE Mark安规

前端POE交换机

TBC-PSF5624U2-2GF24口国标千兆POE交换机：24个10/100/1000M POE供电以太网端口+2个上行千兆SFP光口，支持IEEE 802.3af POE国际标准，单端口供电功率15.4W,整机总功率450W；机架内置式电源结构（1-24口均支持上行，智能供电、永不烧机）。

产品特点

◆ 2个上行千兆SFP光口；

◆ 24口PoE以太网交换机提供24个下联10/100/1000Mbps PoE电口，支持af/at供电标准，末端跨接法，30w供电输出；

◆ 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准;

◆ 支持端口自动翻转（Auto MDI/MDIX）;

◆防雷等级≥6KV；

◆采用固化风扇设计；

◆ 最大PoE 功率：450W/800W可选（所有 PoE 端口，端口 1～24端口）;

前端POE交换机二

TBC-PSF4318ES20A系列POE交换机支持8口百兆PoE电口，可通过网线直接供电，整机PoE最大输出功率为120W，通过普通的5类双绞线即可为AP、IP摄像头、IP电话等PoE受电设备同时传输电力和数据。

产品特点

◆ 支持通过5类以太网线的无线访问点(AP）和网络监控摄像头(surveillance cameras）供电 • 1～8端口支持标准IEEE802.3af供电；

◆ 1个上联10/100Mbps端口 ，简单易用、经济高能；

◆ 8口PoE以太网交换机提供8个下联10/100Mbps PoE电口，支持af供电标准，末端跨接法，15.4/25.5w供电输出；

◆ 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准;

◆ 支持端口自动翻转（Auto MDI/MDIX）;

汇聚型管理型交换机

TBC-S5208GE-16GF交换机提供8个10/100/1000M电口-16个千兆SFP独立光口-1个Console口，它是基于机器的IP地址通过WEB进行管理，无需专用的管理软件，，没专用的管理端口，任意端口都能进行管理，使操作非常方便。支持Port VLAN、支持Qos设置、支持端口带宽控制、优先级、端口安全、端口镜像、广播风暴控制等智能配置。该交换机整体性能优越，使用简单，价格适宜，为工作组用户及智能小区宽带接入提供理想的组网解决方案。

产品特点

1、符合IEEE 802.3、IEEE 802.3u、IEEE 802.3x标准；

2、支持EEE 802.3x流量控制功能；

3、提供端口安全控制、广播风暴控制、端口监控等；

4、支持Port VLAN、Trunk、端口镜像、等智能配置；

5、支持IEEE 802.1p优先级协议模式；

6、提供基于IP地址的管理；

7、内置高性能开关电源，保证交换机能稳定工作；

8、提供端口带宽控制功能

万兆核心管理型交换机

TBC-S5308GE-24GF2TF系列24光8电汇聚型核心光纤交换机，该产品具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，最多支持4个万兆SFP+端口支，持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，可广泛应用在大型政府、企事业单位网络的汇聚层；或中小型网络的核心层。

产品特点

◆ 丰富的端口类型，灵活的端口扩展

该产品支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。同时还提供24个千兆光口或电口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。

◆ 强大的处理能力

基于 VCore-III MIPS-based CPU强大、稳定的处理能力；

提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps；

保证主干网络的大流量数据无阻塞转发。

◆ 完善的安全控制策略

支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。

◆ 完备的可靠性保护机制

通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；

采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。

◆ 便捷的管理维护

通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；

支持命令行配置（CLI）、通过Telnet、Console口进行管理，适合专业的网络管理人员；

支持SSH2.0等加密方式，使得管理更加安全；

支持PDP、LLDP协议，使网络管理更为简单；

支持NTP时钟协议，可自动同步网络时间；

支持端口短接恢复出厂设置，使维护更加简单,创新的360式网络诊断.
