东莞体育馆视频系统案例

东莞体育馆位于东莞市体育路，紧邻东莞市行政中心于1992年9月26日动工，1994年10月15日竣工，固定座席4000个。自1995年起就是广东宏远男篮征战CBA的主场，2001年曾经承办过第九届全国运动会篮球比赛。场馆设有比赛区、热身区、功能房、药检区，还配有桑拿房。其中位于体育馆北区的热身区靠近比赛场地,面积达400平方米。

体育馆人员比较复杂，特别是比赛期间来自世界各地的观赛观众，因此对安防的要求也特别高。体育场馆举办大型比赛、开幕、闭幕以及其他大型活动时，包括了检录处、功能房、药检区、热身区、场馆的训练区、比赛场地、各种休息室以及来宾、运动员出入口、通道，更衣室、卫生间还有重要设备、停车场及体育馆各部门工作室等场所都是体育场馆重要的安防点。

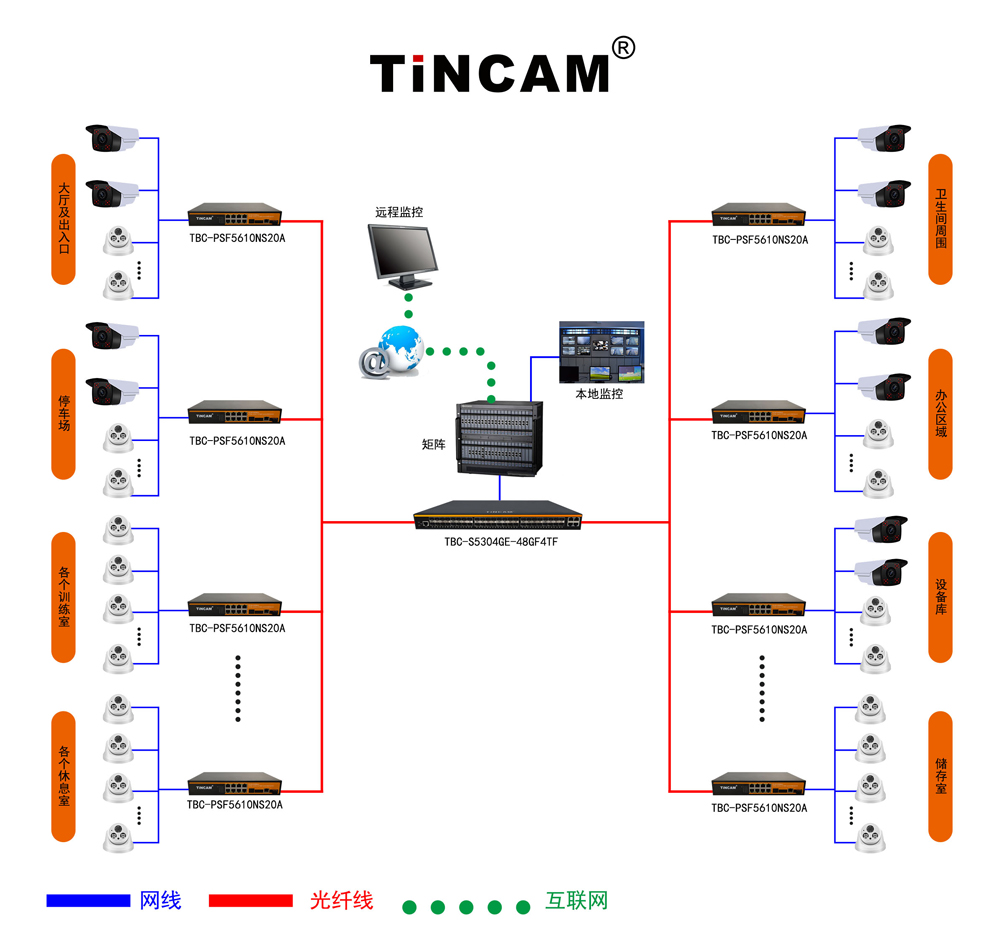

我们前端采用天博10/100/1000M 1光8电POE交换机TBC-PSF5610NS20A来给体育馆监控PD端提供供电已经传输数据，然后通过天博TBC-S5304GE-48GF4TF 万兆核心管理型交换机进行。监控系统将还为体育场馆平时的健身、锻炼、休闲、信息服务、会展服务以及日常工作提供安全保障来解决场馆的设施安全、物品安全、防盗等一系列问题，同时能够具备方便管理、降低成本、简化网络设备等特点。

体育场馆内某些区域无法布线或者布线成本高，如大型足球场馆的顶棚高处，我们可通过无线网络（我们采用天博TBC-OT2517SD）上传到监控系统，实现现场监控设备灵活部署，有效地解决了监控现场网络匮乏的问题。同时用户也可以使用具备数据业务的手机终端，实时查询、浏览、控制监控现场的视频，随时随地掌握监控现场情况。

前端POE交换机

TBC-PSF5610NS20A 系POE交换机是天博通信专为满足PoE供电需求而自主创新研发设计，采用最新高速以太网交换芯片，超高背板带宽设计，拥有极速数据处理能力，提高流畅的数据传输性能。具有8个POE供电RJ45端口，1个上行千兆光电复用口。其中8个RJ45端口全部支持IEEE 802.3af/at标准PoE供电，单口最大供电功率达15.4W/30W，整机最大120W/250W。能自动检测识别符合IEEE 802.3af/at标准的受电设备，并通过网线为优先机制供电。

产品特点

◆ POE交换机支持8口千兆PoE电口，可通过网线直接供电，通过普通的5类双绞线即可为AP、IP摄像头、IP电话等PoE受电设备同时传输电力和数据。

◆ 1个光电复用10/100/1000Mbps端口，简单易用、经济高能；

◆ 8口PoE以太网交换机提供8个下联10/100/1000Mbps PoE电口，支持af/at供电标准，末端跨接法，15.4W供电输出；

◆ 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准;

◆ 支持端口自动翻转（Auto MDI/MDIX）;

◆ 最大PoE 功率：130W可选（所有 PoE 端口，端口 1～8端口）;

管理型交换机

TBC-S5304GE-48GF4TF系列万兆48光4电三层核心管理交换机，该产品具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，48个千兆SFP光口+4个10/100/1000M复用电口+2个万兆模块扩展槽（最大可扩4个万兆口）-1个Console口交换容量；；支持静态路由，支持ERPS环网，交换容量；360Gbps，转发速率：全线速过滤转发131Mpps；机架式；交流供电；

产品特点

◆ 丰富的端口类型，灵活的端口扩展

该产品支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。同时还提供48个千兆电口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。

◆ 强大的处理能力

基于 VCore-III MIPS-based CPU强大、稳定的处理能力；

提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps；

保证主干网络的大流量数据无阻塞转发。

◆ 完善的安全控制策略

支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。

◆ 完备的可靠性保护机制

通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；

采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。

◆ 便捷的管理维护

    通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

    支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；

    支持命令行配置（CLI）、通过Telnet、Console口进行管理，适合专业的网络管理人员；

    支持SSH2.0等加密方式，使得管理更加安全；

    支持PDP、LLDP协议，使网络管理更为简单；

    支持NTP时钟协议，可自动同步网络时间；

    支持端口短接恢复出厂设置，使维护更加简单,创新的360式网络诊断。

无线室外AP

TBC-OT2517SD电信级工程基站，工作在2 4GHz频段，采用802 11N技术2x2两发两收无线架构，支持空中速率高达300Mbps，兼容802 11b g n，采用OFDM调制及MINO技术，是真正实现高性能、高带宽、多功能平台的电信级室外无线AP。该产品标配百兆以太网接口，具有高效的传输性能

产品特点

• TBC-OT2517SD一体化工程基站，内置14DBi增益120度定向天线；

• 超强抗干扰及多路径效应的能力，空中接口速率可达300Mbps；

• 标配百兆以太网接口，具有高效的传输性能；

• RF射频工作在2.405GHz-2.485GHz范围，500MW高功率射频输出，功率可调；

• 具有先进的抗邻区互扰能力，能依讯号强度及传送距离，自动调整最佳传送速率；

• 全方位自动扫频功能，能依周围无线环境状况，能自动扫描选择最佳信道；

• 具有双向自适应调制能力，自动依次调节无线链路质量，优化了频谱利用率解决信号衰减。
