海螺水泥厂案例

安徽海螺水泥股份有限公司成立于1997年9月1日，主要从事水泥及商品熟料的生产和销售。经过多年的快速发展，安徽海螺水泥股份有限公司产能持续增长，发展区域不断扩大。先后建成了铜陵、英德、池州、枞阳、芜湖5个千万吨级特大型熟料基地，并在安徽芜湖、铜陵兴建了4条12000吨生产线。并且拥有下属140多家子公司，分布在省内基地和十四个区域，横跨华东、华南和西部18个省、市、自治区和印度尼西亚、缅甸、老挝、柬埔寨等国。

随着社会不稳定因素的增多，各类安全防范事件频发，安徽海螺水泥股份有限公司企业主管机构越来越重视企业安全防范系统的建设，希望建设以“防恐怖、防盗窃、防泄密、防破坏、防火灾"的五防安全防范体系，建设一套真正的安全防范管理体系，加强人防、物防和技防系统的建设，实现企业园区安全防范的防护体系，应坚持人力防范(人防)、实体防范(物防)、技术防范(技防)相结合，预防和及时阻止风险事件的发生。

依据安防建设的相关标准,为预防、震慑犯罪,减少财产损失,保障职工人身和财产安全,完善企业园区安全防范体系、提高整体防控能力,需要建设一套完整的安全防范管理系统。

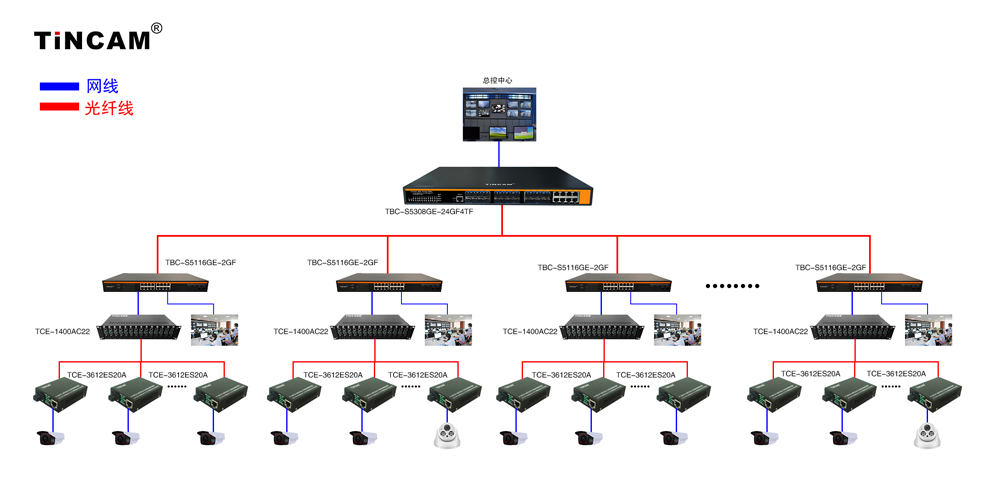

园区监控系统将以打击、预防违法犯罪为目的,在园区室外的主要园区大门、主干道、周界、活动场所、停车场等室外区域和园区室内的出入口和电梯间、主要走廊、楼梯转角、等处设立视频监控点,将监控图像通过 天博TCE-3612ES20AB收发器与TBC-S5116GE-2GF光纤交换机实现实时传输到分控控中心,并采用具备先进的硬件处理能力和最丰富的业务特性TBC-S5308GE-24GF2TF进行管理，并对图像进行实时存储,通过对监控图像时浏览、回放等方式,使相关职能部门直观地了解和掌握监控区域的治安动态,有效提高园区治安管理水平,为安徽海螺水泥股份有限公司搭建一套以建立独立园区安全网络为基础,通过园区安全平台统一指挥、统一联动各技防子系统的园区安全防范管理体系。

前端收发器

TCE-3612ES20AB 10/100/1000M自适应光纤收发器通过100Base-TX或1000Base-TX到1000Base-FX之间的光电转换，可以将传统的100M以太网或1000M快速以太网通过快速以太网光纤链路扩展到110km的范围。能满足远距离、高速、高宽带的快速以太网工作组用户的需要。产品性能稳定可靠，符合以太网标准，并具有防雷击保护措施。产品适用于电信及各种宽带数据网要求高可靠性数据传输或组建IP数据传输专网的领域。是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。

产品特点

• 支持IEEE802.3u.100BASE-T和100 BASE-FL协议

• 支持全双工或半双工网络通信，并带有自动协商能力

• 支持VLAN超长数据包的传输

• 支持IEEE802.1Q协议的交换机产品匹配使用

• 支持LINK LOSS链路远程预告警功能

• 模块化设计、即插即用，既可单机使用，也可用于14槽机架中

• 自动适应10Mbps,100Mbps和1000Mbps环境，便于网络的升级

• RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

• REMOTE PAUSE功能保证数据包传送的完整性

• 具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；

• 符合电磁干扰标准FCC Part15 Class A及CE Mark安规

中端交换机

TBC-S5116GE-2GF系列交换机是天博推出的基于新一代高性能，采用低功耗、无风扇设计，符合RoHS标准，满足绿色环保要求的二层中小型企业交换机。可广泛适用于中小企业、小型办公室、网吧、酒店、学校、家庭等各种应用环境。

产品特点

交换容量：3.2Gbps，包转发率：2.4Mpps，MAC地址表：4K

提供16个10/100 /1000Base-Tx 电接口，2个10/100 /1000Base-Tx 光接口；

安全特性：支持接入用户MAC地址数量限制及基于端口的MAC地址绑定、过滤；

支持端口广播/多播报文抑制；支持802.1X认证；支持CPU防DoS攻击技术；

支持基于TCP/UDP端口的自定义报文过滤

VLAN：支持IEEE 802.1Q VLAN，VLAN ID：1-4094；支持管理VLAN

QOS：支持基于端口nakuai、802.1p、ToS、自定义TCP/UDP端口的高级队列调度；

支持FIFS、SP、WRR等队列调度算法

可靠性：支持静态链路汇聚；支持环路检测；支持STP/RSTP

组播：支持IGMP Snooping

端口特性：支持双向带宽速率控制；支持端口双向流量的镜像

网管：可支持Web管理；支持配置文件的上传和下载

终端核心管理型交换机

TBC-S5308GE-24GF2TF系列24光8电汇聚型核心光纤交换机，该产品具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，最多支持4个万兆SFP+端口支，持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，可广泛应用在大型政府、企事业单位网络的汇聚层；或中小型网络的核心层。

产品特点

◆ 丰富的端口类型，灵活的端口扩展

该产品支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。同时还提供24个千兆光口或电口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。

◆ 强大的处理能力

基于 VCore-III MIPS-based CPU强大、稳定的处理能力；

提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps；

保证主干网络的大流量数据无阻塞转发。

◆ 完善的安全控制策略

支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。

◆ 完备的可靠性保护机制

通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；

采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。

◆ 便捷的管理维护

通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

   支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；

支持命令行配置（CLI）、通过Telnet、Console口进行管理，适合专业的网络管理人员；

支持SSH2.0等加密方式，使得管理更加安全；

支持PDP、LLDP协议，使网络管理更为简单；

支持NTP时钟协议，可自动同步网络时间；

支持端口短接恢复出厂设置，使维护更加简单,创新的360式网络诊断.
