菏泽国际会展中心案例分享

菏泽国际会展中心项目于2017年7月启动，是市委、市政府确定实施的重点工程。作为中国林交会永久会址、中国林展馆新馆。

2019年9月16日，菏泽国际会展中心开馆仪式暨会展经济推介会在菏泽国际会展中心广场举行，这座投资12亿元的菏泽新地标正式亮相。

菏泽展览中心是菏泽牡丹区会展片区的核心建筑，与对面的会议中心组成主要的会展轴线。建筑布局以庭院为核心，整体分解为5个展厅。建筑形体由上下两个虚实的体量相咬合，横向联系5个展厅，形成简洁流畅的整体立面。展馆内设有多功能厅、贵宾室、大小会议室、办公室等设施，是一座集展览、会议、商务、餐饮、娱乐等多种功能为一体的大型现代化公共建筑。

菏泽展览中心在满足展览功能的同时，地下商业可以独立对外运营，补充周边缺少的商业配套。展览中心在规划上，将西侧景观河道与前广场作为片区景观核心，辐射周边地块，形成周边市民活动集会的休闲场所，为片区生活注入新的活力。

天博非常荣幸参与了菏泽国际会展中心的建设，在菏泽国际会展中心监控传输中起了不可或缺的作用。

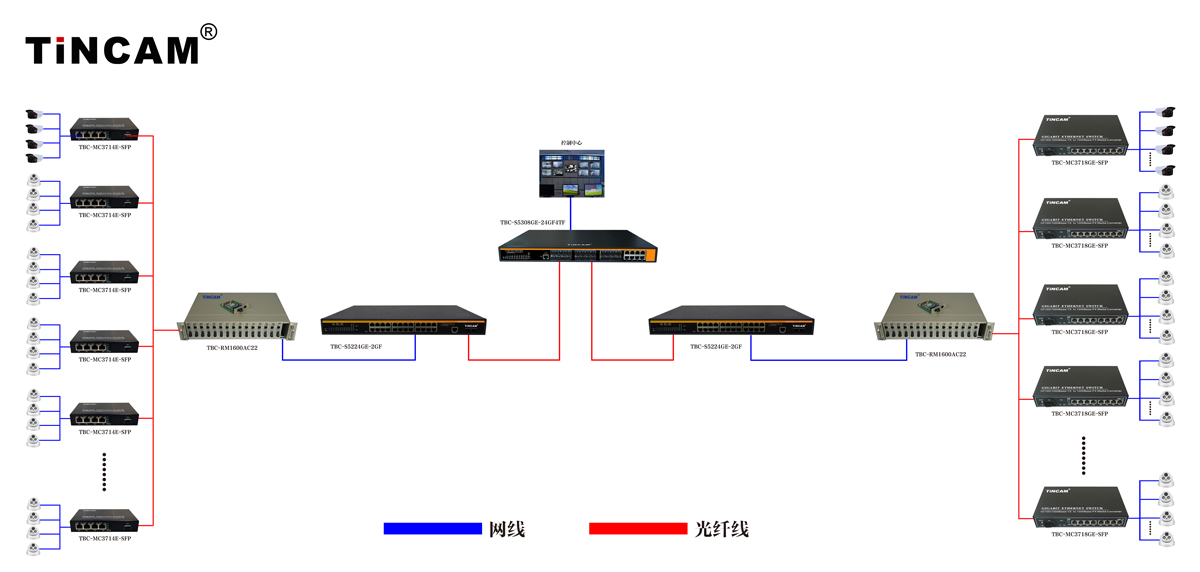

展馆中的展览厅、停车场以及周界的安全，采用了天博10/100/1000M一光四电光纤收发器可将4个独立的10/100/1000Base-TX 双绞线电信号和1个独立1000Base-FX光信号进行相互转化的TBC-MC3714E和天博10/100/1000M一光八电光纤收发器可将8个独立的10/100/1000Base-TX 双绞线电信号和1个独立1000Base-FX光信号进行相互转化的TBC-MC3718E作为前端交换机进行数据的传输，然后通过卡式收发器接受收据（卡式收发器通过TBC-RM1600AC系列16槽光纤收发器机架是一款标准2U19英寸，集中供电的光纤收发器系统），然后采用TBC-S5224GE-2GF进行汇聚，最后采用具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，最多支持4个万兆SFP+端口支，持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，天博TBC-S5308GE-24GF2TF万兆24光8光电复用三层管理型核心交换机进行管理。

前端交换机一

TBC-MC3714E天博10/100/1000M一光四电光纤收发器可将4个独立的10/100/1000Base-TX 双绞线电信号和1个独立1000Base-FX光信号进行相互转化。它将网络的传输距离从铜线的100M的极限扩展到120KM.通过使用交换技术和存储转发技术来实现两种网络连接媒体之前的数据，极大的提高了光纤以太网的组建灵活性，并降低了网络的组建成本，支持双纤多模，双纤单模， 单模单纤等多种光纤传输。

产品参数

• 存储和转发能力，以支持速率适配和协议转换。

• 自适应连接 10M 和100M和1000M网络

• 所以网口支持全双工半双工自适应以及流量控制

• 自动检测和纠正在双绞线的每个端口不正确的极点

• 数据传输速率（线速）为14,880 帧/秒(10M)

• 数据传输速率（线速）为14,8800 帧/秒(100M)

• 数据传输速率（线速）为14,88000 帧/秒(1000M)

•  额度功率 ≤ 5W

• 支持12K 有效的MAC 地址表。MAC 支持MAC地址自动学习和老化

• 8 MB 分组缓冲


前端交换机二

TBC-MC3718E系列10/100/1000M一光八电光纤收发器可将8个独立的10/100/1000Base-TX 双绞线电信号和1个独立1000Base-FX光信号进行相互转化。它将网络的传输距离从铜线的100M的极限扩展到120KM.通过使用交换技术和存储转发技术来实现两种网络连接媒体之前的数据，极大的提高了光纤以太网的组建灵活性，并降低了网络的组建成本，支持双纤多模，双纤单模， 单模单纤等多种光纤传输。

产品参数

◆1个光口和8个10/100/1000M RJ45 电口

◆光接口支持多模双纤、单模双纤、单模单纤三种光纤

◆RJ45电口能自适应10/100/1000M、全/半双工模式

◆RJ45口支持直通或交叉自动识别功能（AUTO-MDIX）

◆光口支持1000M全双工模式

◆支持流量控制，能防止广播风暴

◆支持最大1632 bytes的长信息包

◆功耗小（10W），发热少，稳定性好。

◆SFP光模块支持热插拔产品特点

汇聚管理型交换机

TBC-S5224GE-2GF这一款交换机是本公司推出的一款全千兆管理型交换机该机型采用业界少有的独立光口设计，突破传统的复用口局限；可靠的交换引擎、宽频的电信级电源设计、快速高效的环路保护功能，为您的网络稳定运行保驾护航；国际“EEE”环保节能标准设计，切实为用户省电省钱。该系列产品在安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案，是理想的办公网、业务网和驻地网的汇聚、接入交换机以及中小企业、分支机构的核心交换机。

产品特点

• 独立光口设计，适应远距离传输

24个千兆电口+2个千兆光口，独立光口设计，突破传统的复用口局限，适合远距离传输；

• EEE节能设计，降低运营费用

遵循EEE节能标准，能够根据端口的实际流量自动调整能源消耗，可以迅速在全速运行和低功率闲置模式之间转换，为用户节省30%的功耗。

• 网口3μm镀金，减少网络卡顿

所有交换机网口均采用3μm镀金工艺，耐磨、抗氧化、易导电，减少网络卡顿，提高用户体验。

• 专为企业定制的实用技术

支持DHCP snooping，防止私设二级路由造成的网络故障。

• 快速高效的环路保护

通过独创的实时监测、迅速报警、精准定位、智能阻塞、自动恢复，防止内网因环路引起的广播风暴故障。

万兆核心管理型交换机

TBC-S5308GE-24GF2TF系列24光8电汇聚型核心光纤交换机，该产品具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，最多支持4个万兆SFP+端口支，持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，可广泛应用在大型政府、企事业单位网络的汇聚层；或中小型网络的核心层。


产品特点

◆ 丰富的端口类型，灵活的端口扩展

该产品支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。同时还提供24个千兆光口或电口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。

◆ 强大的处理能力

基于 VCore-III MIPS-based CPU强大、稳定的处理能力；

提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps；

保证主干网络的大流量数据无阻塞转发。

◆ 完善的安全控制策略

支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。

◆ 完备的可靠性保护机制

通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；

采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。

◆ 便捷的管理维护

通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；

支持命令行配置（CLI）、通过Telnet、Console口进行管理，适合专业的网络管理人员；

支持SSH2.0等加密方式，使得管理更加安全；

支持PDP、LLDP协议，使网络管理更为简单；

支持NTP时钟协议，可自动同步网络时间；

支持端口短接恢复出厂设置，使维护更加简单,创新的360式网络诊断。
