水厂监控设计方案

水是人的生命之源，人离不开水，我们都知道构成人体的大致组成成分：蛋白质占17%，脂肪占14%，碳水化合物占1.5%，钙等矿物质占6%，其余的都是水，也就是说人体的三分之二是水。

水对人类而言是何等的重要想来也不必言明，但是随着人口的增长,缺水现象越来越严重。供水设施在各个地区逐渐得到实现。城市水厂的建设过程应采取有效措施进行管理和组织，做好各环节的质量检查。为了给居民的日常生活提供高质量的水，水厂的建设的每一个环节都是非常重要。但是只靠人力来完成是不现实的，就监控系统这一块就来说，好的监控系统就可以节省很多的人力。

水厂的重要监控地：水源地、清水池、加氯间、电动调节阀、供水网管、二级泵站、变配电室、维修间、办公楼、休息室、出入口还有的水厂周界。

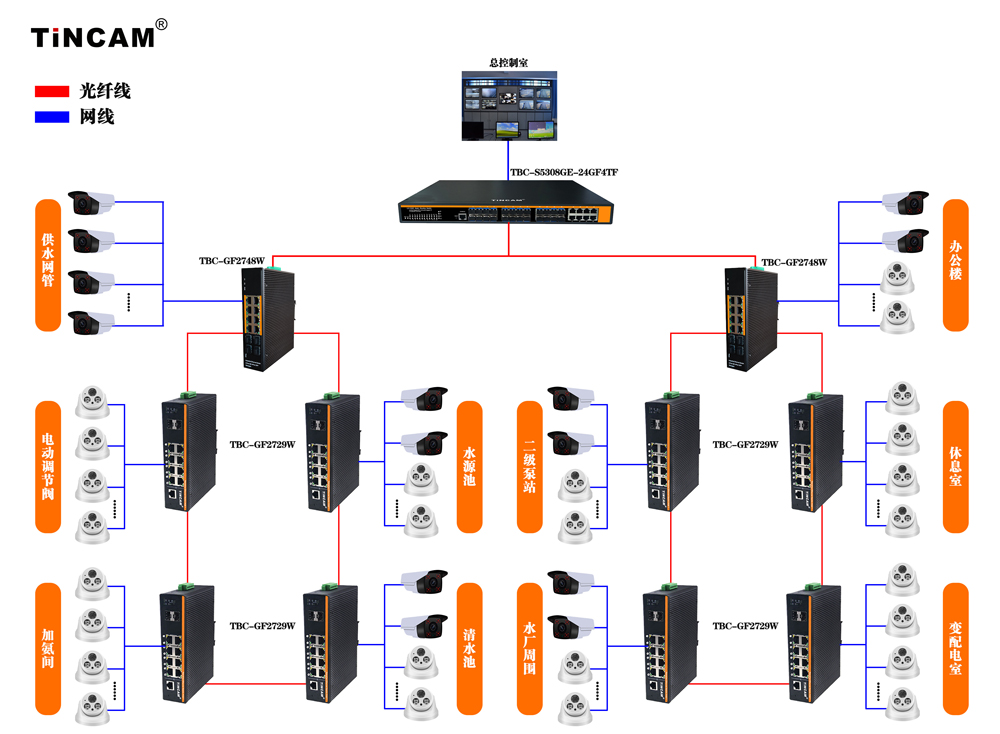

本方案设计主要采用的是采用无风扇低功耗设计，卡轨式波纹型材机壳，IP40防护等级，双电源冗余输入，符合工业四级设计，宽温的工作温度范围、端口防浪涌设计尤其适用于大流量实时的室外环境的天博TBC-GF2729W和TBC-GF2748WD20来进行环网，最后采用的是整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，最多支持4个万兆SFP+端口支，持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力天博TBC-S5308GE-24GF2TF万兆核心管理型交换机进行管理。

实现远程监测整个水厂工艺流程，方便严格把控每一个工艺，可以留档做为宣传，让每一个喝这一方水的人放心。

前端工业级交换机一

TBC-GF2729W是一款网管型工业级以太网交换机，支持8个10/100/1000Base-TX电口和2个1000Base-X SFP光口，采用无风扇低功耗设计，卡轨式波纹型材机壳，IP40防护等级，双电源冗余输入，符合工业四级设计，宽温的工作温度范围、端口防浪涌设计尤其适用于大流量实时的室外环境，可广泛应用于工业自动化控制、道路、校园、小区、轨道交通、电力监控等场合。

产品特点

●数据控制：支持802.3X全双工流控，支持网络风暴抑制

●冗余网络：支持STP/RSTP/MSTP，支持ERPS（自愈时间<20ms）

●组播管理：支持IGMP Snooping V1/V2/V3

●VLAN：支持IEEE 802.1Q  VLAN，有效隔离广播域

●链路聚合：支持链路静态/动态聚合,提供完善的带宽利用率

●QOS：支持COS\DSCP，4个队列，支持WRR\SP调度模式

●安全管理：支持ACL访问控制列表，支持802.1X，支持用户分级管理

●管理功能：支持WEB、SNMP管理方式

●监控维护：支持端口镜像，接口状态监控，日志管理

●告警功能：支持电源，端口，异常状态继电器输出IP40防护等级

前端工业级交换机二

TBC-GF2748WD20是一款网管型工业级以太网交换机，支持8个10/100/1000Base-TX电口和4个1000Base-X SFP光口，采用无风扇低功耗设计，卡轨式波纹型材机壳，IP40防护等级，双电源冗余输入，符合工业四级设计，宽温的工作温度范围、端口防浪涌设计尤其适用于大流量实时的室外环境，可广泛应用于工业自动化控制、道路、校园、小区、轨道交通、电力监控等场合。

产品特点

•  支持8个10/100/1000Base-TX电口和4个1000Base-X SFP光口

• 支持IEEE802.3/802.3u/802.3x存储转发方式

• 所有端口均具备线速转发能力，保证无阻塞报文转发

• 支持端口自动翻转（Auto MDI/MDIX）功能

• 支持冗余电源输入,具备过载防反接保护

• 支持-40～85℃温度范围满负载工作

• 低功耗无风扇设计

• 高强度波纹型材机壳、卡轨式安装、IP40防护等级

• 工业四级设计

核心管理型交换机

 TBC-S5308GE-24GF2TF系列24光8电汇聚型核心光纤交换机，该产品具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，最多支持4个万兆SFP+端口支，持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，可广泛应用在大型政府、企事业单位网络的汇聚层；或中小型网络的核心层。

产品特点

◆ 丰富的端口类型，灵活的端口扩展

该产品支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。同时还提供24个千兆光口或电口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。

◆ 强大的处理能力

基于 VCore-III MIPS-based CPU强大、稳定的处理能力；

提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps；

保证主干网络的大流量数据无阻塞转发。

◆ 完善的安全控制策略

支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，

支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。

◆ 完备的可靠性保护机制

通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；

采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。

◆ 便捷的管理维护

• 通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

• 支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；

• 支持命令行配置（CLI）、通过Telnet、Console口进行管理，适合专业的网络管理人员；

• 支持SSH2.0等加密方式，使得管理更加安全；

• 支持PDP、LLDP协议，使网络管理更为简单；

• 支持NTP时钟协议，可自动同步网络时间；

• 支持端口短接恢复出厂设置，使维护更加简单,创新的360式网络诊断.
