医院监控设计方案

提高医院内的技防现代化水平，节约人力、物力，并能为医院的行政管理提供先进的手段。因院区占地广阔，其监控区域共划分为7个部分，分别是:医院出入口、大厅、内部等候区；挂号缴费、取药窗口；住院病房、过道；ICU重病看护室；门诊区、特诊区、办公楼；停车场及外围监。而监控系统主要通过摄像机、监视器、录像机交换机和控制设备等，使管理人员能实时监视和录制被监视场所的图像信息。

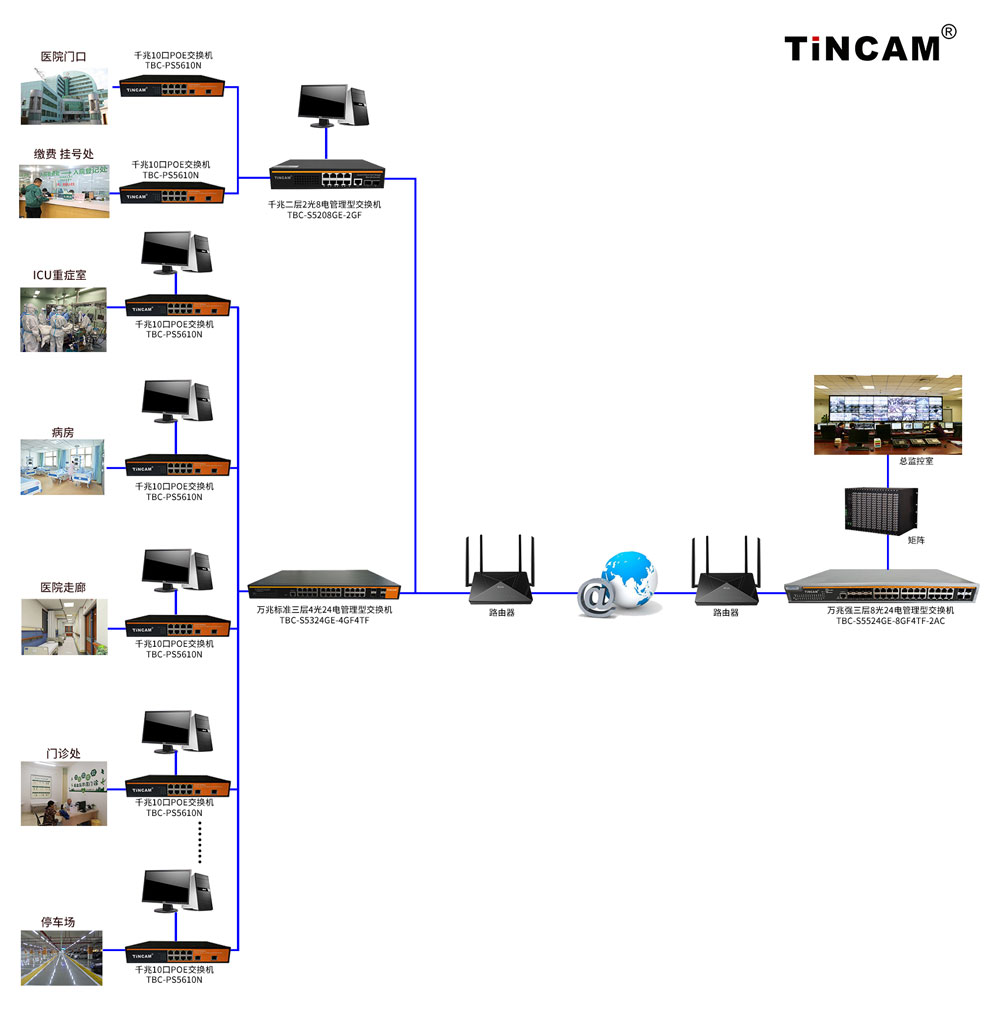

由于医院园区较大，监控点较多，为了能及时处理事件及履行专门的保安职责，整个系统设计为二级管理模式，即1个总控制中心和多个分控制中心，两级间通过网络互联，这样既减少布线，又能集成为一个统一的管理系统。

　　各监控区域的摄像机图像先通过同轴电缆传输到各分控制中心(保安值班室)，图像接入安装在分控中心，同时各分控中心通过交换机汇聚然后接入医院局域网络，矩阵的视频输出传输到总控中心，实现集中监控与管理。

此外，各分控中心监控系统通过计算机网络与门禁控制系统、周界报警、巡更系统互联，实现联动控制，以形成一个完整的安全防范体系。

前端交换机

TBC-PS5610N系POE交换机是天博通信专为满足PoE供电需求而自主创新研发设计，采用最新高速以太网交换芯片，超高背板带宽设计，拥有极速数据处理能力，提高流畅的数据传输性能。具有8个POE供电RJ45端口，2个RJ45千兆上联端口。其中8个RJ45端口全部支持IEEE 802.3af/at标准PoE供电，单口最大供电功率达15.4W/30W，整机最大120W/250W。能自动检测识别符合IEEE 802.3af/at标准的受电设备，并通过网线为优先机制供电。

产品特点

◆首创一键监控模式，实现下联端口250米长距离传输、端口VLAN隔离、抑制网络风暴；２

◆ 个上联10/100/1000Mbps电口，双电口配置便于连接外部网络；

◆ 8口PoE以太网交换机提供8个下联10/100/1000Mbps PoE电口，支持af供电标准，末端跨接法，15.4w供电输出；

◆ 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准;

◆ 支持端口自动翻转（Auto MDI/MDIX）;

◆ 最大PoE 功率：120W可选（所有 PoE 端口，端口 1～8端口）;

汇聚管理型一

TBC-S5208GE-2GF该交换机是一款全千兆管理型交换机，该机型采用业界少有的独立光口设计，突破传统的复用口局限；可靠的交换引擎、宽频的电信级电源设计、快速高效的环路保护功能，为您的网络稳定运行保驾护航；国际“EEE”环保节能标准设计，切实为用户省电省钱。该系列产品在安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案，是理想的办公网、业务网和驻地网的汇聚、接入交换机以及中小企业、分支机构的核心交换机。

产品特点

• 丰富的端口规格，适应各种企业需求

8个千兆电口+2个千兆光口

• EEE节能设计，降低运营费用

遵循EEE节能标准，能够根据端口的实际流量自动调整能源消耗，可以迅速在全速运行和低功率闲置模式之间转换，为用户节省30%的功耗。

• 网口3μm镀金，减少网络卡顿

所有交换机网口均采用3μm镀金工艺，耐磨、抗氧化、易导电，减少网络卡顿，提高用户体验。

• 专为企业定制的实用技术

支持DHCP snooping，防止私设二级路由造成的网络故障；

支持IP Source Guard，防止非法用户接入网络。

• 快速高效的环路保护

通过独创的实时监测、迅速报警、精准定位、智能阻塞、自动恢复，防止内网因环路引起的广播风暴故障。

汇聚管理型交换机二

TBC-S5324GE-4GF2TF系列4光24电汇聚型核心光纤交换机，该产品具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，最多支持4个万兆SFP+端口支，持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，可广泛应用在大型政府、企事业单位网络的汇聚层；或中小型网络的核心层。

产品特点

◆ 丰富的端口类型，灵活的端口扩展

   该产品支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。同时还提供24个千兆光口或电口，能够满足大型 网络汇聚或中小型网络核心的不同的组网需求。

◆ 强大的处理能力

   基于 VCore-III MIPS-based CPU强大、稳定的处理能力；

   提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps；

   保证主干网络的大流量数据无阻塞转发。

◆ 完善的安全控制策略

  支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，

  支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；

  支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。

  支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；

  支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。

  提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和 端口跟踪定位问题。

◆ 完备的可靠性保护机制

  通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；

  支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；

  支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户    进行网络的管理和规划；

  采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。

◆ 便捷的管理维护

   通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；

   支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；

   支持命令行配置（CLI）、通过Telnet、Console口进行管理，适合专业的网络管理人员；

   支持SSH2.0等加密方式，使得管理更加安全；

   支持PDP、LLDP协议，使网络管理更为简单；

   支持NTP时钟协议，可自动同步网络时间；

   支持端口短接恢复出厂设置，使维护更加简单,创新的360式网络诊断。

核心管理型交换机

TBC-S5524GE-8GF4TF-2AC交换机是天博公司最新推出的万兆增强型三层交换机。针对各个应用场景提供了丰富的通用业务及专用特性。可靠的交换引擎、宽频的电信级电源设计、快速高效的环路保护，大缓存，高带宽为您的网络稳定运行保驾护航；该产品在安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案，是智慧数据通信中不可或缺的网络组件。

产品特点

Broadcom芯片组件为设备稳定运行提供健康强大的心脏；

端口规格独特满足各种场景的千兆接入问题一一化解（千兆光口接入汇聚/接入交换机，千兆电口接入服务器/NVR/解码等终端）

大带宽，万兆端口充当上联口，增加安防网络带宽，适合高分辨率接入和多数量接入场景；

 双AC冗余电源设计，为设备提供稳定运行的电力保障；

 端口大缓存（Buffer）64M，杜绝安防视频卡、顿现象；

巨型帧达10K，视频数据并行处理，保证视频传输顺畅；

支持三层交换机功能，业务更稳定、安全；

支持工业级ERPS技术，环路保护技术，可组安防环网；

支持QOS、MVR、ACL、IGMP标准技术，保障关键业务顺利运行；

方便管理支持多种管理方式（Web、Console、Telnet、SNMP、全息AI安防网络专用平台）；
