工业级导轨式安装的方法

导轨式工业交换机都有哪些安装方式呢？

操作步骤分为以下几个方面：

1.平放桌面的安装方法

2.上机架的安装方法

3.DIN卡轨式安装方法

4.壁挂式安装方法

方法一：平放桌面的安装方式

深圳天博工业交换机可以直接放在光滑、平整、安全的桌面上。注意：交换机顶上不能压过重的东西（≤4.5Kg），不然会损坏交换机。确定是否能提供适宜的工作环境(包括供电源和网络线路)和足够大的空间，以保证设备的通风散热空间;请注意以下

放置要求：

（1）放置交换机的物理表面必须能够承受3kg以上的重量

（2）保证交换机的四周有3-5cm的空间距离，交换机上不可放置重物

方法二：上机架的安装方式

深圳天博机架式工业交换机机箱是通过支架固定在机架上。出厂的时

候已经安装好两个L型的机箱挂耳，操作方法如下：请注意以下放置要求：

（1）深圳天博机架式的工业交换机均设计的是标准的19寸机箱，请使用标准的安装机柜。

（2）现场安装需要4个螺丝，机箱挂耳设计的是槽形孔，方便调节尺寸。

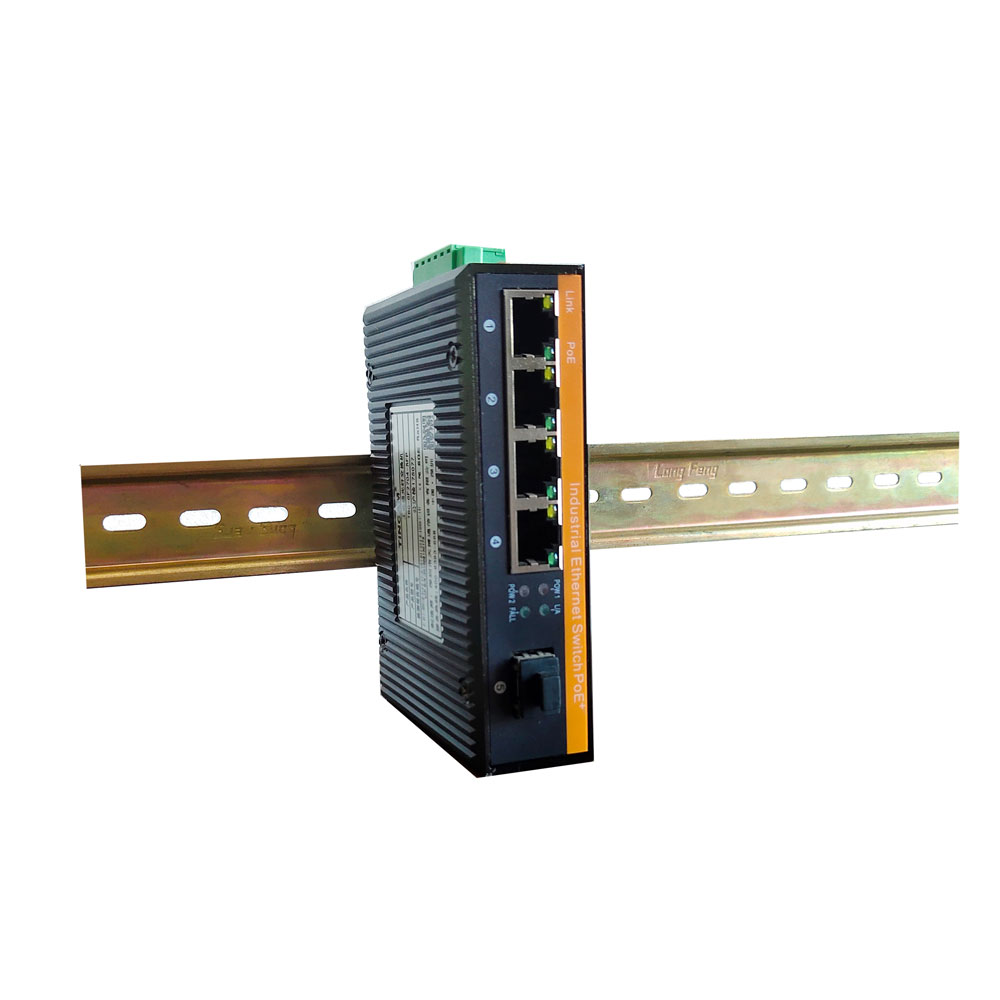

方法三.DIN卡轨式安装

深圳天博卡轨式工业交换机采用35mm标准DIN卡轨式安装，在大多数工业应用上非常方便，其安装步骤如下：

（1）检查是否具备导轨安装工具配件（本产品已提供安装配件）

（2）检查卡轨条是否固定结实，是否有安装本产品的合适位置。

（3）将产品调整正确的安装方向，即电源接线端子向上为正确。

方法四：壁挂式安装

深圳天博壁挂式工业交换机安装在工业现场应用上也非常普遍，安装说明如下：

（1）用螺丝刀将螺丝3处螺丝全部取下。螺丝1处的螺丝视现场安装空间是否足够决定是否一并取下。（建议空间足够时保留）

（2）将拆卸下来的壁挂耳朵旋转180度，对准螺丝孔位后进行二次固定，因螺丝松脱或滑丝可能给设备带来致命伤害，请检查螺丝是否已固定到位。

（3）在壁挂耳朵上预留的壁挂孔位进行固定即可。
