Master Chip

MTK7628, 8MB DDR RAM

Flash

2MB

Size

260*90*37mm

Wireless Technology

5.8G（802.11a/n/an）1T1R

Antenna

Inbuilt 14dBi Dual Polarization HG Directional Panel Antenna

Wireless Speed

5.8g 450Mbps

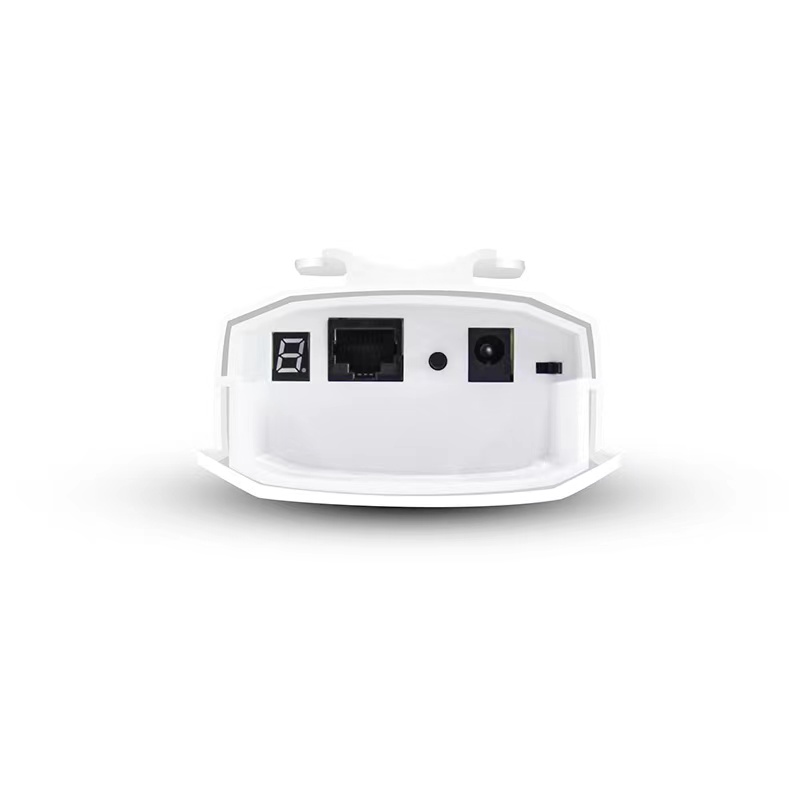

Network Port

2*10/100Mbps RJ45

Power

DC 12V 1A / POE 24V 1A

Button

1*Digital Switch, Short Press to Change the Displayed Number

1*Reset，Long Press 5s to Reset

1*Toggle Switch, Dial to Convert Host/Subordinative

Transmission Distance

1KM

Operating Frequency

802.11a/n/an :  5.1GHz~5.8GHz (China)

Output

11a @54M:25±2DB,     @6M:27±2DB

11n @MCS7:23±2DB,    @MCS0:25±2DB

EVM

11n

EVM

Support Wireless Speed

802.11an: 6.5Mbps-867Mbps

802.11n: 6.5Mbps and 300Mbps

Work Environment

TEMP：-30℃～+55℃（work），-40℃ ～+70℃（storage）

Humidity(Non-Condensing)：10％～90％（work），5％～95％（storage）

Waterproof Rate

IP65

Signal Indicator LED

Bridge Access Point：Output Indicator

Under 25%（SIG1 on），25%~50%（SIG1-SIG2 on），50%~75%（SIG1-SIG3 on），75%~100%（SIG1-SIG4 on）

Bridge Client：Signal Strength Indicator

The light on in turn when connection fails. If connection succeed,

0~-65dBm（SIG1-SIG4 on），-66~-75dBm（SIG1-SIG3 on），-76~-85dBm（SIG1-SIG2 on），under -86dBm（SIG1 on）

LAN1 GigE Indicator

Flicker When Wire Data Transmission , Off When Wire Disconnects

Wireless Indicator

Flickers When Bridge is Running Normally with Power

Power Indicator

With Power, On

Without Power, Off
