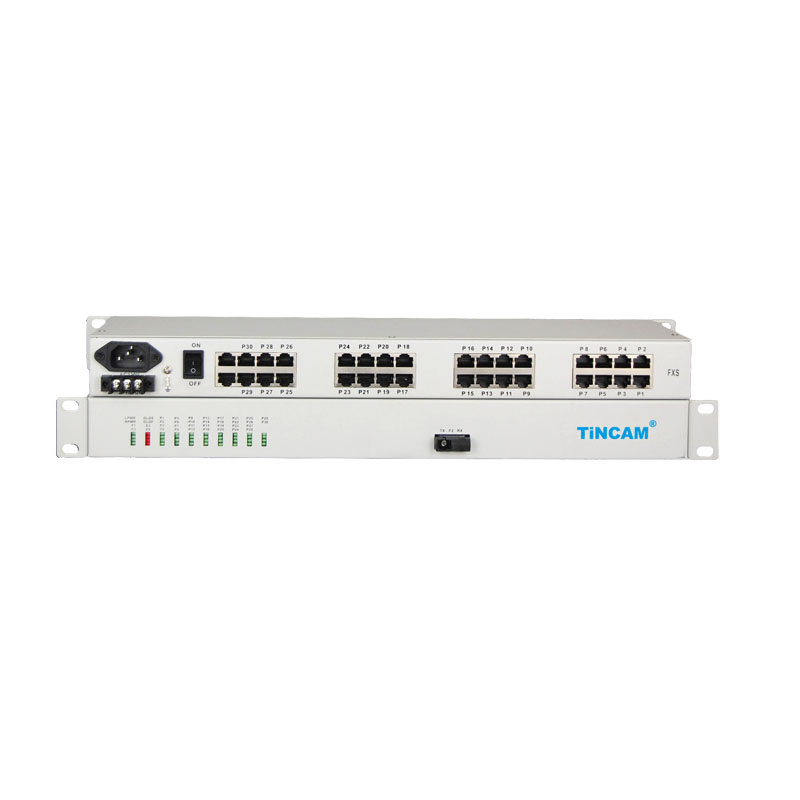

30路电话光端机 PCM

         TBC-6830U系列30路电话光端机是在超大规模集成电路的基础上开发的点对点光传输设备,它是以简洁的形式实现了最多4条E1电路和1条100M线速以太网数据通道,加上30路电话(FXO、FXS),加上1~2路RS232通道的语音光传输设备。具告警监控功能完善,集成度高,功耗低,性能稳定,使用方便。
本系列语音光端机满足电信运营商及专网用户电话及数据接入的需求。适合电力、邮政、银行及联通、移动电信等用户的网络组建的需要,符合电信运营商使用标准。

  • 产品特点
  • 技术参数
  • 产品尺寸
  • 订购信息
  • 典型应用
  • 资料下载
  • 提供4E1(选配);

    提供1100M线速以太网口(选配);

    提供30路语音口,FXOFXS口可选;

    提供2RS232通道,速率支持从300-115.2kbps(选配);

    以太网接口10/100M,全/半双工完全自适应,支持VLAN协议;

    以太网接口支持Auto-MDIX(交叉/直连线自适应);

    语音口支持FXO口和FXS口,FXO口与程控交换机对接,FXS口与用户的电话机相连;

    支持来电显示和反极性计费功能;

    支持各个站点的相互放号功能;

      u 光纤接口支持SC/FC接口,并支持单纤光接口。



  • 光纤接口(单纤/双纤)
    波长:单模1310nm/1550nm;多模850nm/1310nm
      纤:  多模,单模
    发送功率:-9dBm/-5dBm
    传输长度:多模2公里,单模4060120公里
    接收灵敏度:优于-36dBmBER<e-11
    接收动态范围: >27dB
    连接器:SC/FC/ST
    *特点:可根据用户需求定制为不同的接口类型。



    E1接口特性
    接口码型:HDB3
    线路速率:2.048Mbp/s±50
    接口阻抗:75Ω /非平衡,120Ω /平衡
    接口标准:ITU-T G.703
    接口特性:满足G.703标准
    抖动特性:满足G.704G.823



    以太网接口特性
      率:10/100M自适应
      议:支持IEEE 802.3IEEE 802.1Q(VLAN)
    物理接口:RJ45, 支持Auto-MDIX
    工作模式:全双工/半双工自适应
    MAC地址表:可以学习4096MAC地址



    FXO/FXS接口(RJ45/RJ11
    FXS电话口
         振铃电压:75V
         振铃频率: 25HZ
         二线输入阻抗:600Ω(摘机)
           损:40 dB
    FXO交换机接口
        振铃检测电压:35V
        振铃检测频率:17HZ-60HZ
        二线输入阻抗:600Ω(摘机)
          损:40 dB



    异步数据(RS232)接口参数(RJ45
      率:300~19.2 kbps自适应
    接口特性:满足ITU-T V.24标准
    连接方式:DCE









  • 尺寸:480mm*185mm*42mm

  • TBC-6802U

    2路电话光端机+100M+4*2M       单模双纤20km

    TBC-6804U

    4路电话光端机+100M+4*2M         单模双纤20km

    TBC-6808U

    8路电话光端机+100M+4*2M         单模双纤20km

    TBC-6812U

    12路电话光端机+100M+4*2M        单模双纤20km

    TBC-6816U

    16路电话光端机+100M+4*2M        单模双纤20km

    TBC-6824U

    24路电话光端机+100M+4*2M        单模双纤20km

    TBC-6830U

    30路电话光端机+100M+4*2M        单模双纤20km

    TBC-6848U

    48路电话光端机+100M+4*2M        单模双纤20km

    TBC-6860U

    60路电话光端机+100M+4*2M        单模双纤20km

    TBC-6890U

    90路电话光端机+100M+4*2M        单模双纤20km

    TBC-68120U

    120路电话光端机+100M+4*2M        单模双纤40km

    TBC-68180U

    180路电话光端机+100M       单模双纤40km

    TBC-68240U

    240路电话光端机+100M       单模双纤40km
