光纤收发器的组网方式和指示灯图解

监控光纤收发器和网线如何连接?光纤传输光信号，网线传输网络信号，如何互通就是采用光纤收发器，光纤收发器本质是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，也被称之为光电转换器。单模光纤收发器：传输距离20-120公里。多模光纤收发器：传输距离2-5公里。

光纤收发器和网线的组网方式

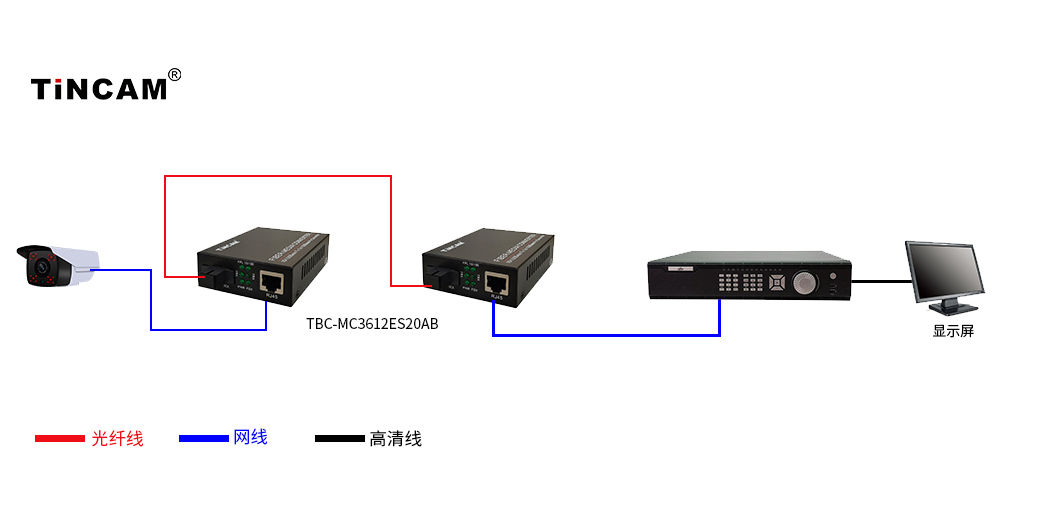

点对点的连接方式

采用前端所有摄像头汇总到总交换机，交换机接收发器发射端RJ45网络接口，中间采用光纤传输，收发器配对使用，光纤接口的连接必须注意单模、多模匹配。一端收发器的发射口（TX）连接另一端收发器的接收口（RX），光纤接口的主要类型为SC、ST、FC等。如果是单纤收发器则只有一个光口同时为TX和RX。

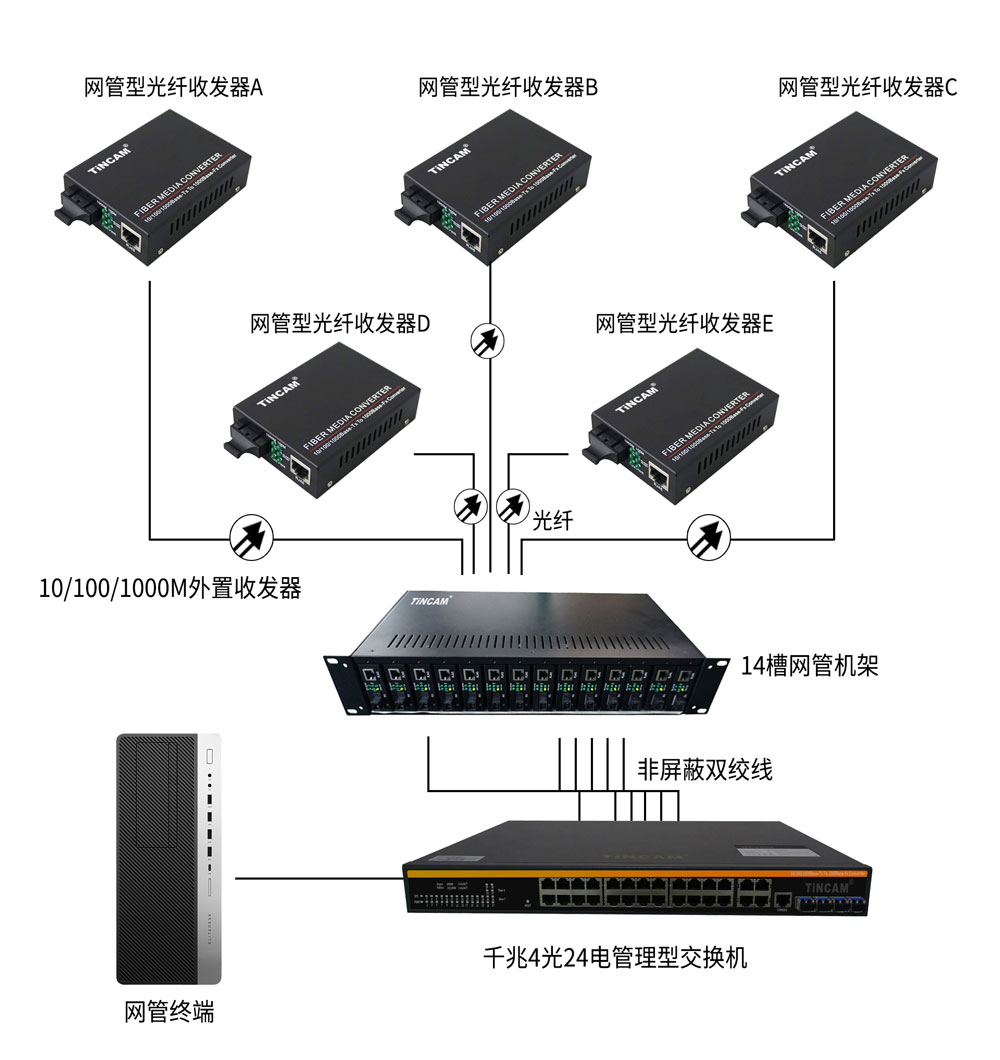

点对多的连接方式

采用架构集中式光纤收发器，把多台单体式的光纤收发器用插卡的形式，统一放置于一个机箱中，并统一供电，前端所有摄像头分别接入光纤收发器A端（图中A/B/C/D/E），每个收发器A端接入集中式光纤收发器。可将最多14台10M/100M、10M/100/1000M或者1000M光纤收发器集中在一个机架中，便于维护。

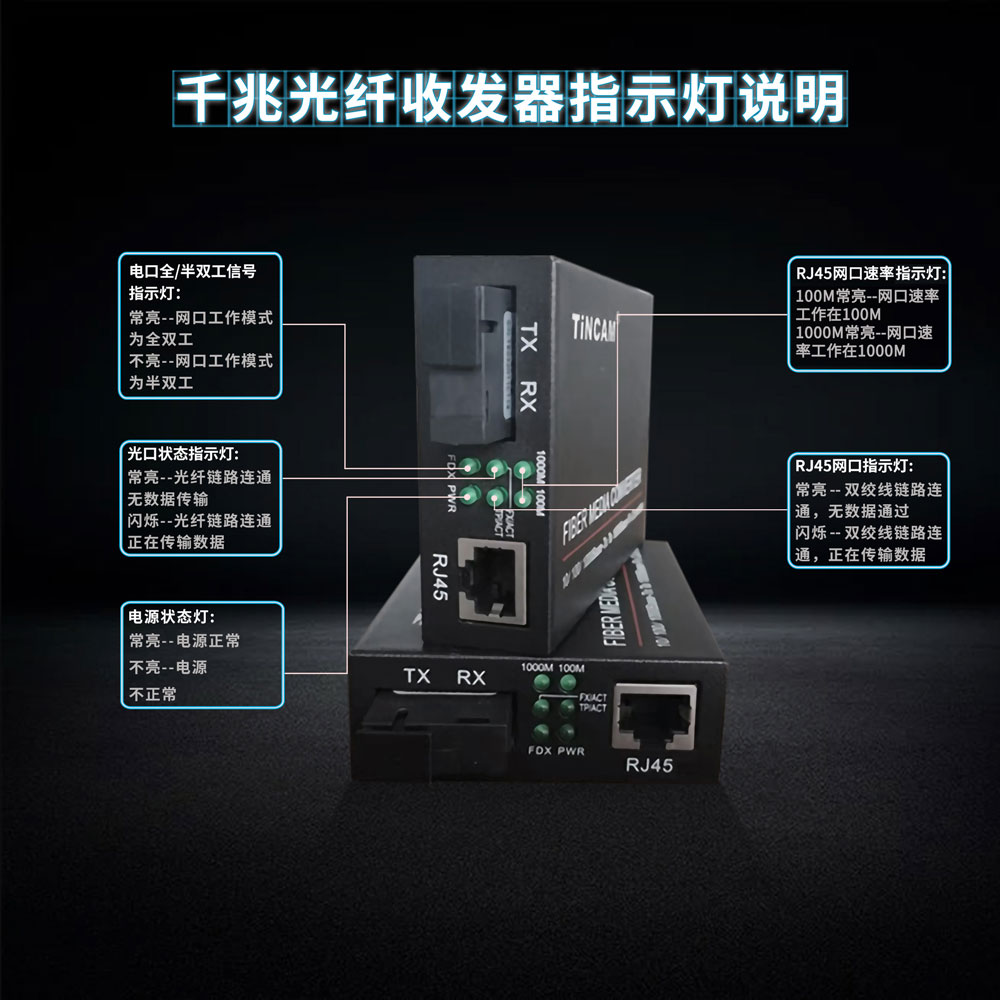

光纤收发器指示灯图解

以天博TBC-MC3612ES20AB为例：

左上角——亮时代表1000M速率

右上角——亮时代表100M速率

左中间——亮时代表已接上尾纤，闪烁代表正在传输数据

右中间——亮时代表已接上网线，闪烁代表正在传输数据

左下角——亮时代表全双工速率 ，灭时代表半双工

右下角——亮时代表已接入电源线
