全信息数显室外网桥CPE安装方式

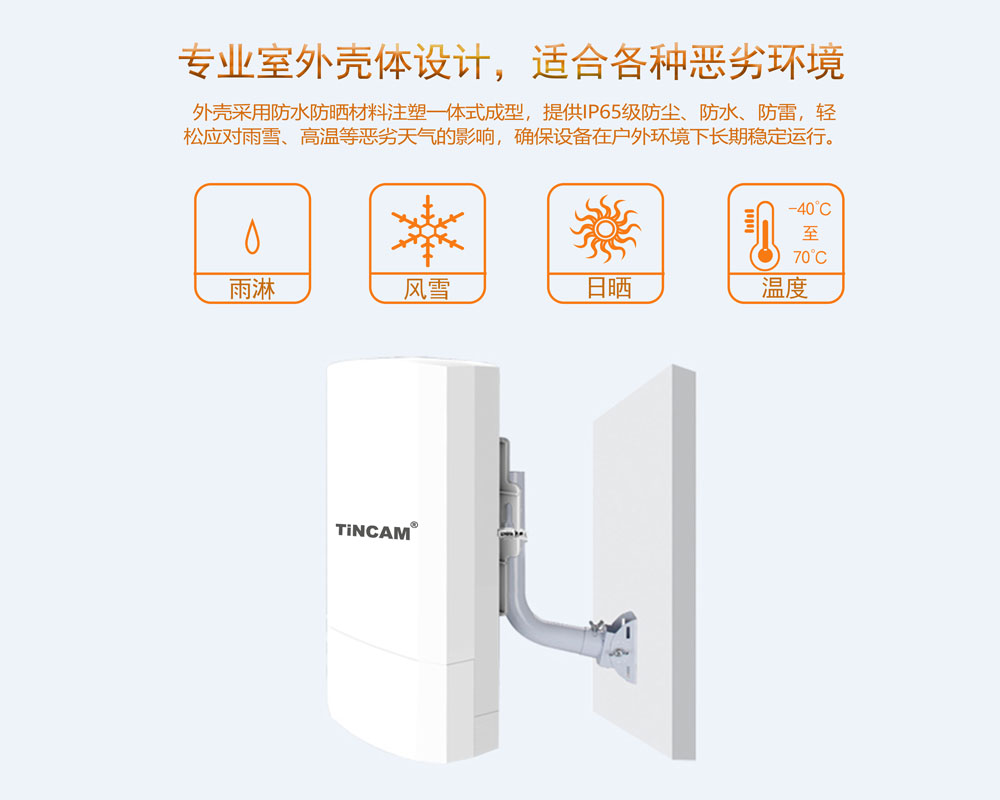

全信息数显室外远距离网桥CPE：2.4G定向天线*1，增益：8dBi，无线速率300Mbps， 传输距离1.5公里，1个10/100M自适应WAN 口,支持SPOE供电24V，1个10/100M自适应LAN 口，防护等级IP65，支持一键配置； 应用于电梯与视频监控传输，数码显示屏（可显示主从，信道，信号强度等信息）；状态指示灯：系统灯， WAN口灯、LAN指示灯、WiFi指示灯；支持无线接入50+，工作频段2.412 GHz - 2.484GHz；

产品包装清单：CPE2台，SPOE供电器24V2个，网线2条，扎带2条，说明书1份；

桥接方式：

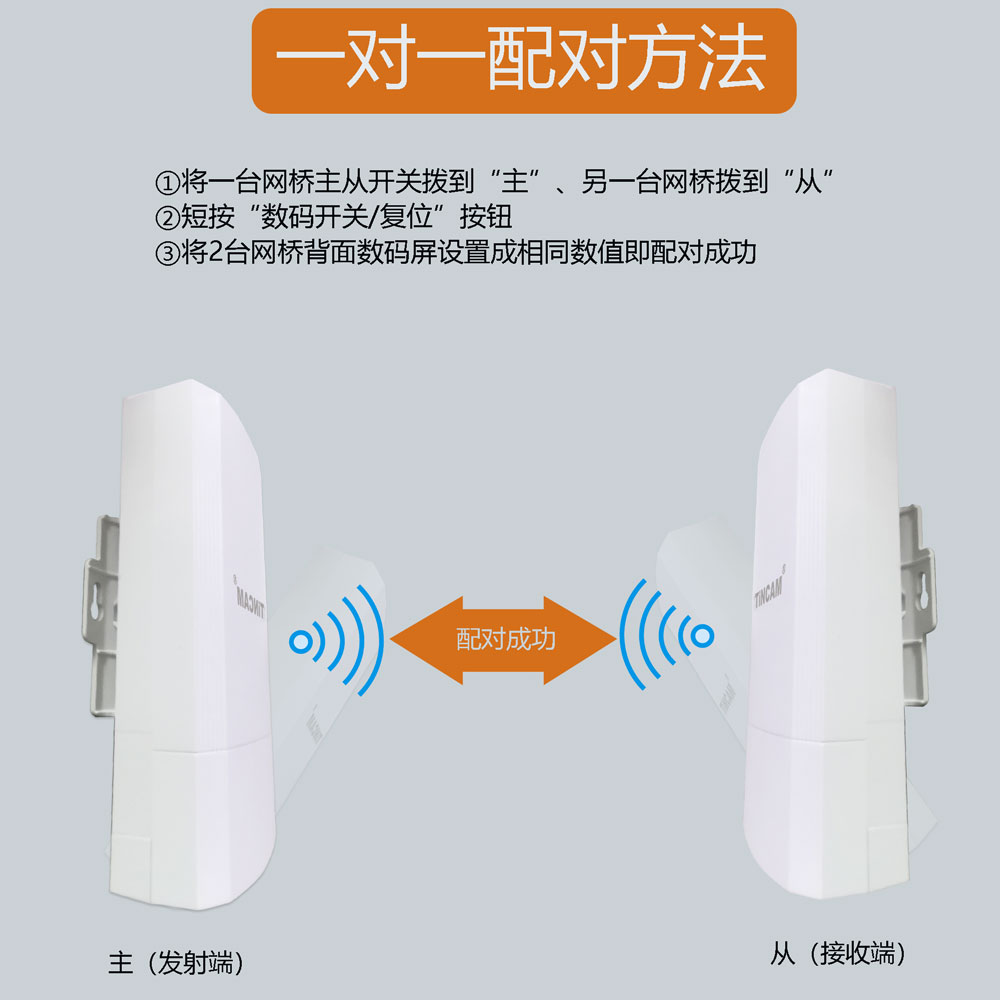

1、拨码快速配置（点对点应用）：打开包装将2台网桥，通电后分别将拨码开关分别主（H）从（C）拨码位置，将快速自动配对，配对成功后-显示屏出现：主H008和从C008,此时H008接NVR即接收机B，C008接摄像机或者汇聚交换机-即发射机A，判断配对是否成对，关注显示屏的数字是否一样，如相同就是配对成对，数字显示不一样，就是配对不成功，需要重置。我们会设置配对正常使用情况下出厂。

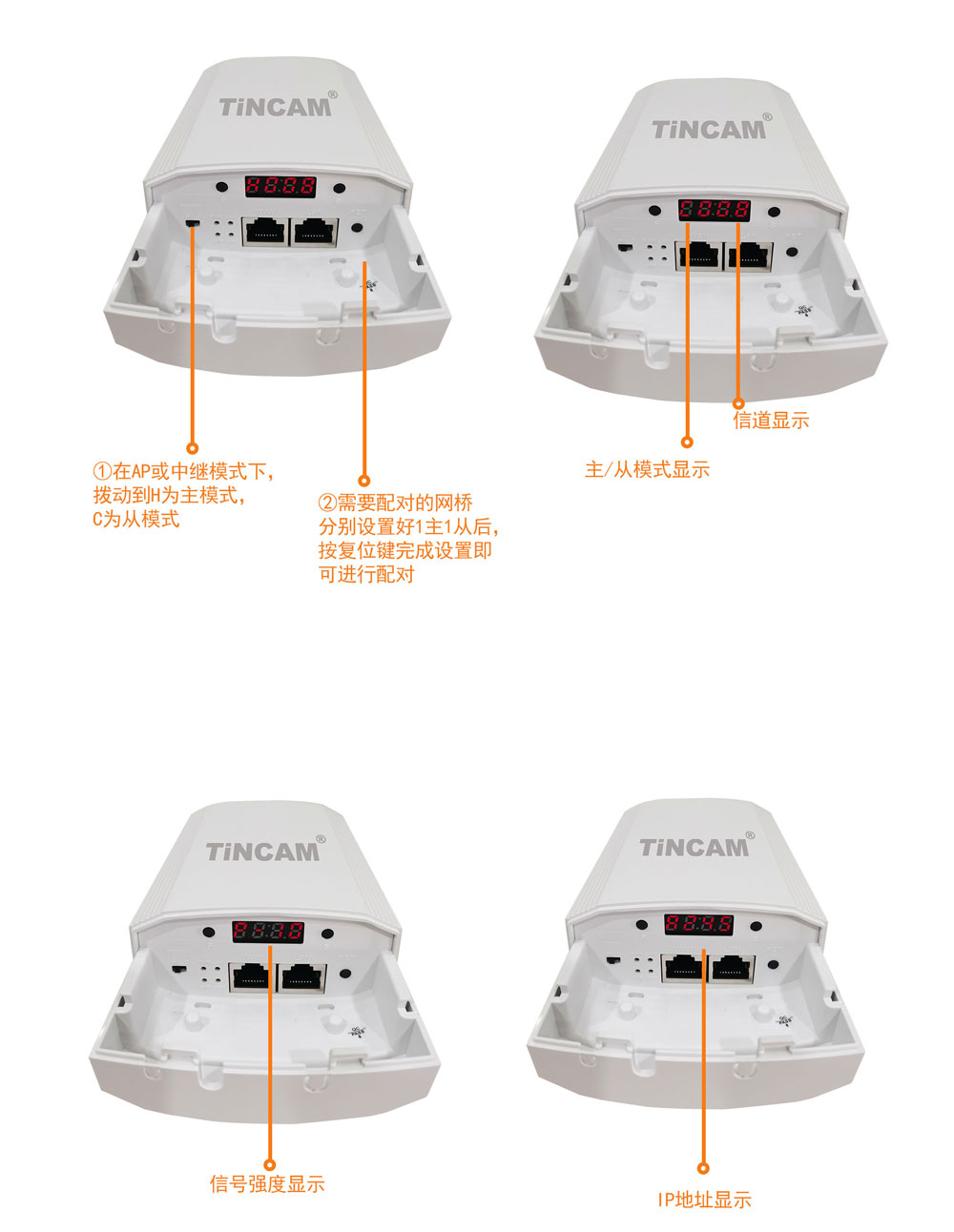

2、数显配置：当网桥恢复原厂设置后，IP地址：192.168.188.253；F键为选择键：可以选择主从模式、信道、IP、信号值；S键为设置键，可以修改主从模式、信道、IP；配置主从网桥方式：设置主网桥：将其中1台网桥设置为主网桥时候，通过F键使H或者C闪烁时候，再按S键选择，修改为H，等待5秒后网桥自动保存与重启；设置从网桥：将另一台设置为从网桥，通过F键，使H或C闪烁，再按S键修改为C，等待5秒后网桥自动保存与重启；设置完成后将自动配对成对；

3、信道修改：为避免干扰，需要错开信道，只用修改主网桥信道，从网桥信道会自动匹配主网桥信道；在主网桥的F键联系按两次，再按S键修改信道值，待5秒后网桥自动保存与重启；设置完成后将自动配对成对；

4、IP修改：为了避免现场网桥的IP冲突，修改网桥IP地址，通过按三次F键选择IP闪烁的时候，再按S键修改，待5秒后网桥自动保存与重启；设置完成后将自动配对成对；

5、WEB设置：将网桥通电接好，将网桥的LAN口接入电脑，保持一个网段，登录界面-采用谷歌浏览器访问http：//192.168.188.253，密码admin进入首页；进行主从模式、信道、IP、信号值设置（具体方法烦请参考说明书的步骤）。

6、复位方法：长按Reset键10秒即可。
